Червячные мотор-редукторы Chiaravalli серии CHM

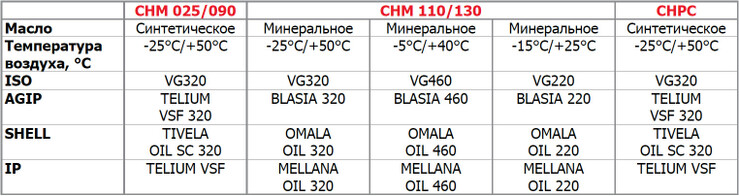

Смазка СНМ 025/090, 110/130, CHPC
Редукторы типоразмеров то 025 до 090 заполняются на заводе на весь период эксплуатации, в обслуживании не нуждаются. В реукторах типоразмеров 110, 130 и 150 первая замена масла с промывкой специальным провымочным средством производится через 300 часов работы, а также необходимо перед началом эксплуатации произвести замену установленной транспортной заглушки на пробку с сапуном, входящую в комплект поставки редуктора. Не допускается смешивание минеральных масел с синтетическим. Необходима пегулярная проверка уровня масла и его замена через интервалы, указанные в таблице ниже.

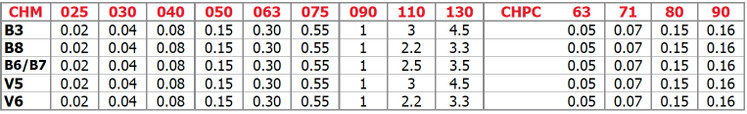

Количество масла
Соединения двигателя
Предлагаемые редукторы должны присоединяться к двигателям при помощи адапционных фланцев, соответствующих стандарту качества IEC. В таблице ниже указано соотношение размера двигателя и размеров вала, а также фланца В5 или В14, соединяющего двигатель с червячной передачей

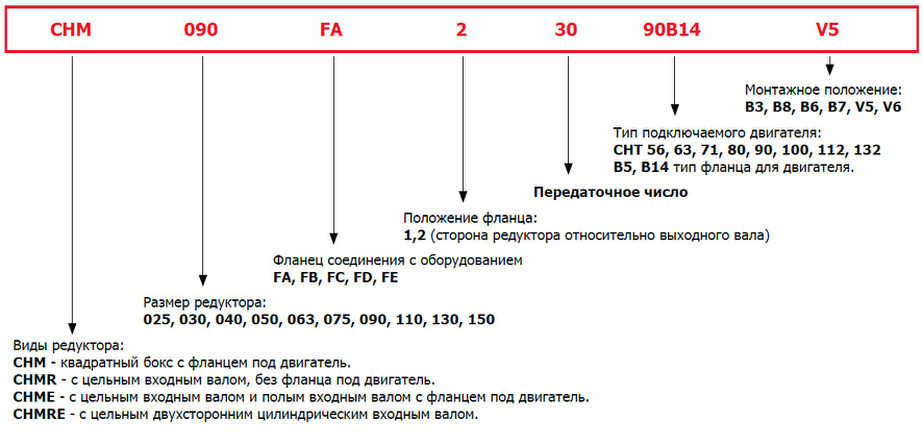

Правило составления запроса на редуктор СНМ

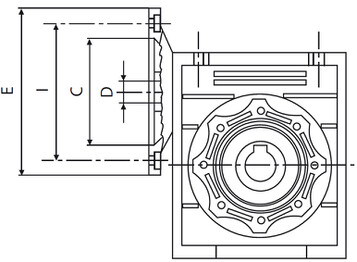

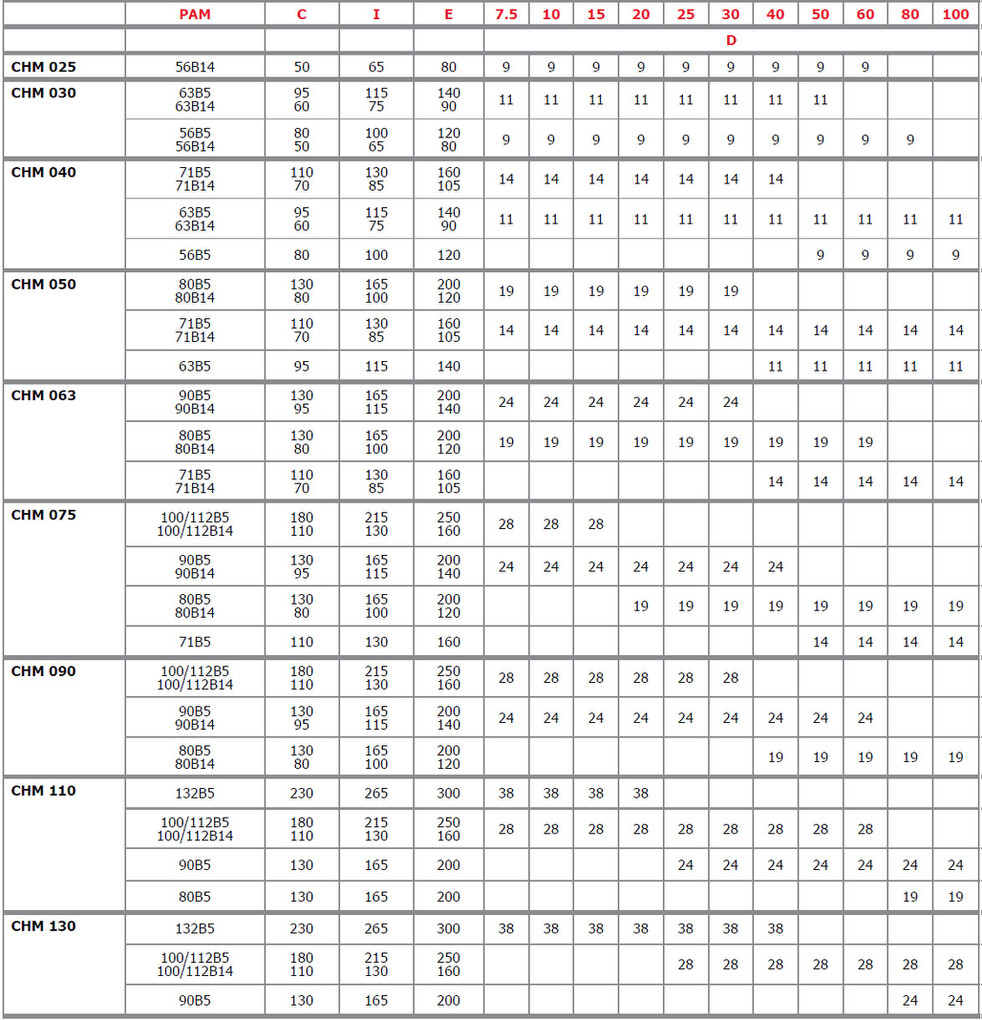

Соединения с двигателем IEC (CHM 025, CHM 030, CHM 040, CHM 050, CHM 063, CHM 075, CHM 090, CHM 110, CHM 130)

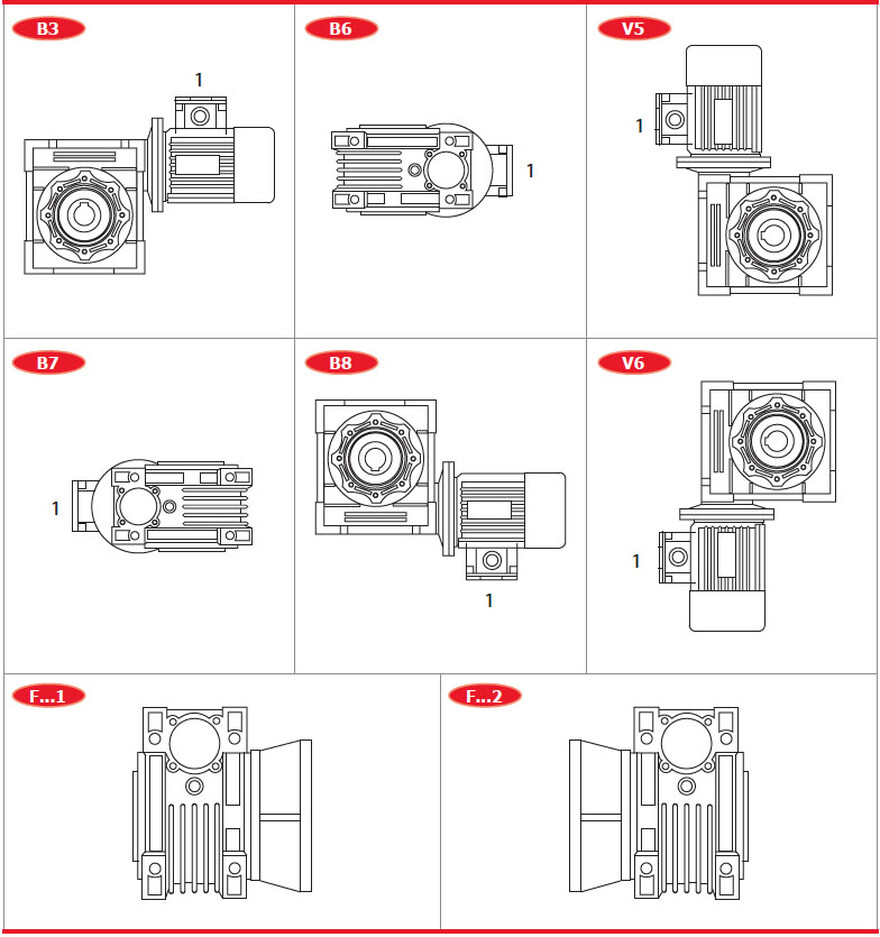

Рабочие положения

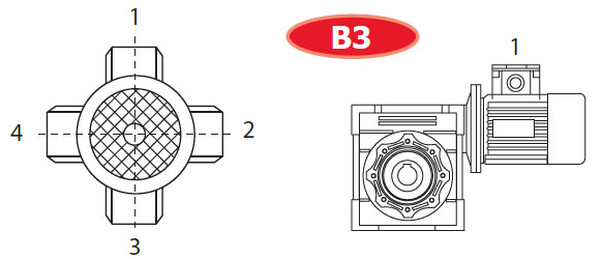

Положение клеммной коробки двигателя
Положение клемной коробки двигателя относится к положению В3

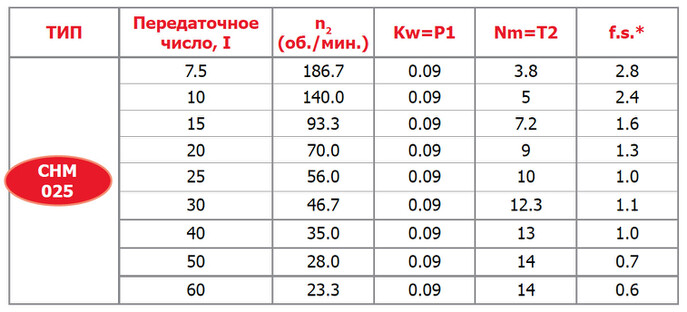

Технические параметры CHM 025, 4-полюсный двигатель -1400 оборотов в минуту
* Эксплутационный коэффицент, учитывающий различные рабочие варианты, частоту включения, а также вид и продолжительность нагрузки редуктора

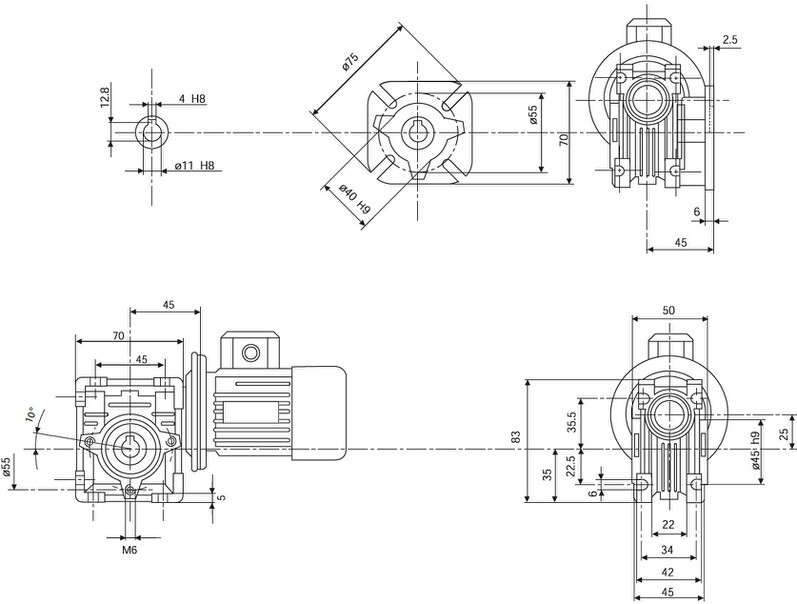

Размеры CHM 025
Вес 0,7 кг без двигателя

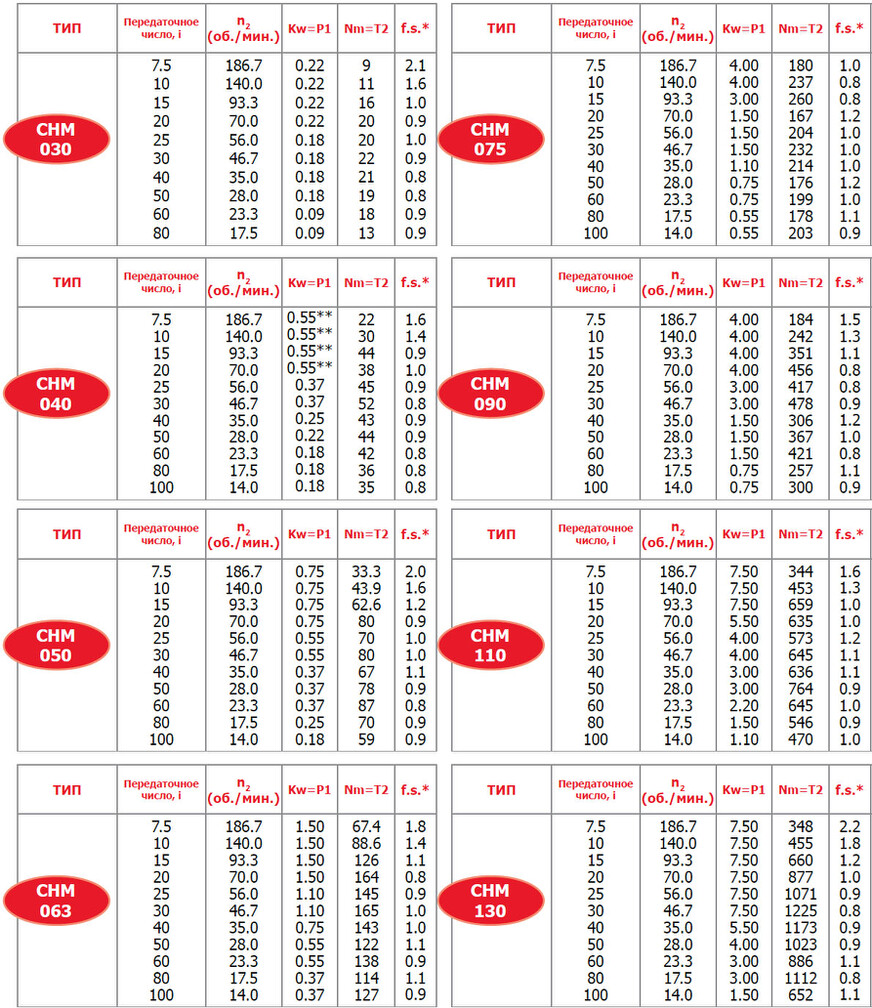

Технические параметры CHM 030-130, 4-полюсный двигатель -1400 оборотов в минуту (CHM 030, CHM 040, CHM 050, CHM 063, CHM 075, CHM 090, CHM 110, CHM 130)
При необходимости возможна комплектация редуктора с двигателем меньшей мощности и различной скоростной характеристикой 2800 об./мин., 1400 об./мин., 900 об./мин.
* Эксплуатационный коэффицент, учитывающий различные рабочие варианты, частоту включений, а также вид и продолжительность нагрузки редуктора.
** Двигатель типоразмера 71.

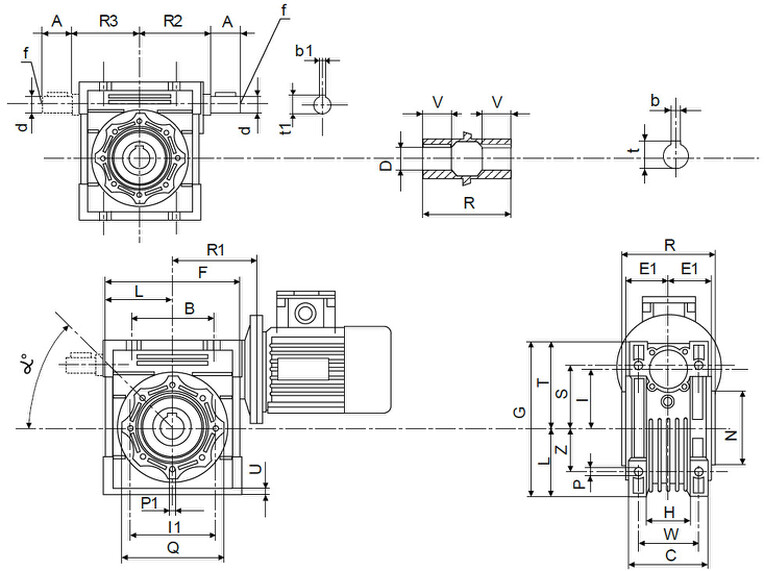

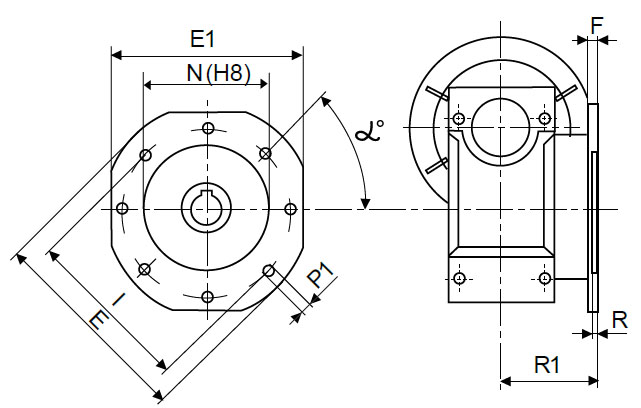

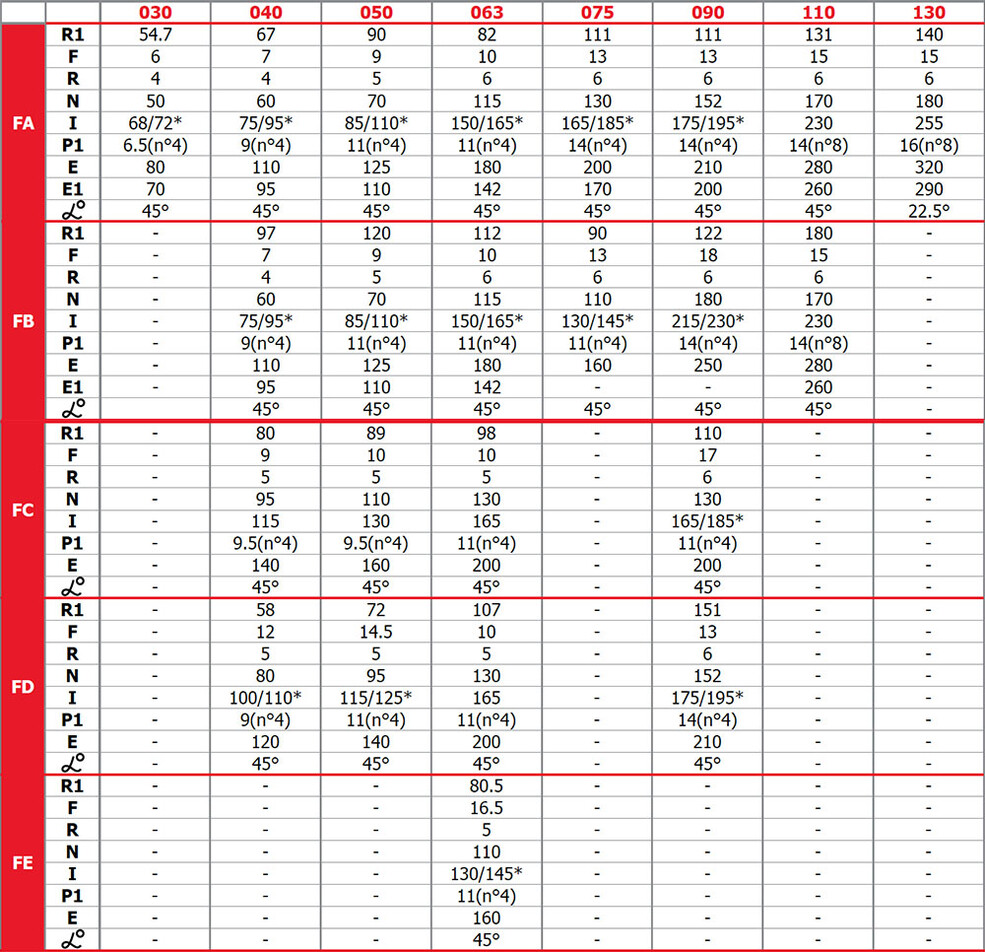

Размеры 030-130 CHM, CHMR, CHME, CHMRE
Размеры 030, 040, 050, 063, 075, 090, 110, 130 CHM, CHMR, CHME, CHMRE.
РАЗМЕРЫ 030, 040, 050, 063, 075, 090, 110, 130 CHM, CHMR, CHME, CHMRE.
* Отмеченные величины отображают минимальное и максимальное расстояние посадочных зазоров крепления к оборудованию.

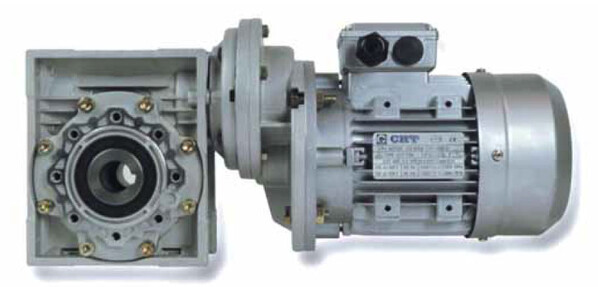

Червячные редукторы с цилиндрическим модулем CHPC/CHM - CHME
Пример оформления заявки
При заказе с двигателем просьба указать дополнительно:
Размер 90L4
Мощность kW 1,5
Полюса 4
Напряжение V230/400
Частота 50Hz
Фланец B5
________________________________________________________________________________________________________
Редукторы размеров от 025 до 063 поставляются всегда с универсальным положением U, а размеров от 075 до 130 - в рабочем положении B3, поэтому необходимо переставить пробку и сапун, в соответствии с рабочим положением редуктора.
В том случае, если редуктор работает в положении V5 или V6, необходимо смазать подшипние червяка, находящийся в верхней части редуктора. Рекомендуемая смазка - OKS 422, OKS 404.

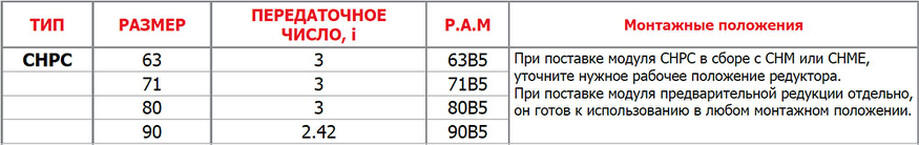

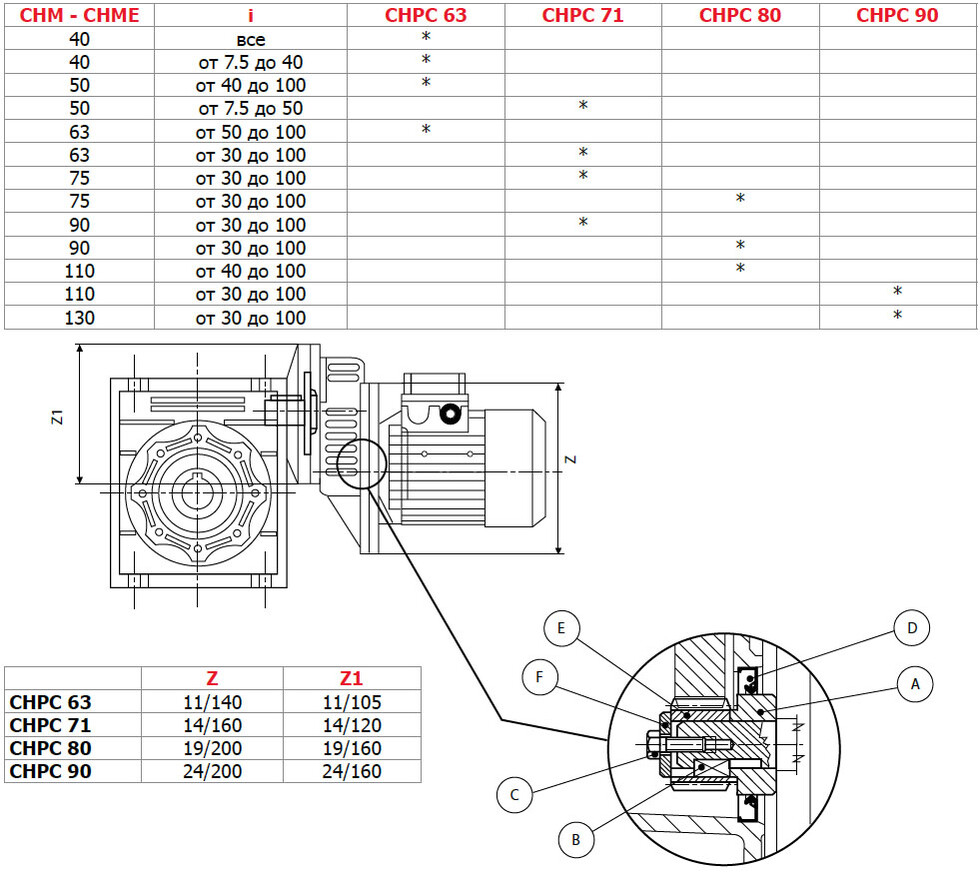

Цилиндрические модули CHPC/CHM-CHME - типоразмеры, руководство по монтажу (CHM-CHME 40, CHM-CHME 50, CHM-CHME 63, CHM-CHME 75, CHM-CHME 90, CHM-CHME 110, CHM-CHME 130)
Применение цилиндрических модулей предварительной редукции CHPC позволяет расширить диапазон передач i=300. Корпуса изготовлены из алюминия и покрашены, также, как и редукторы, в серый цвет RAL9022
Технические параметры CHPC/CHM, 4-полосный двигатель -1400 оборотов в минуту (CHM 040, CHM 050, CHM 063, CHM 075, CHM 090, CHM 110, CHM 130, CHPC 63, CHPC 71, CHPC 80, CHPC 90)

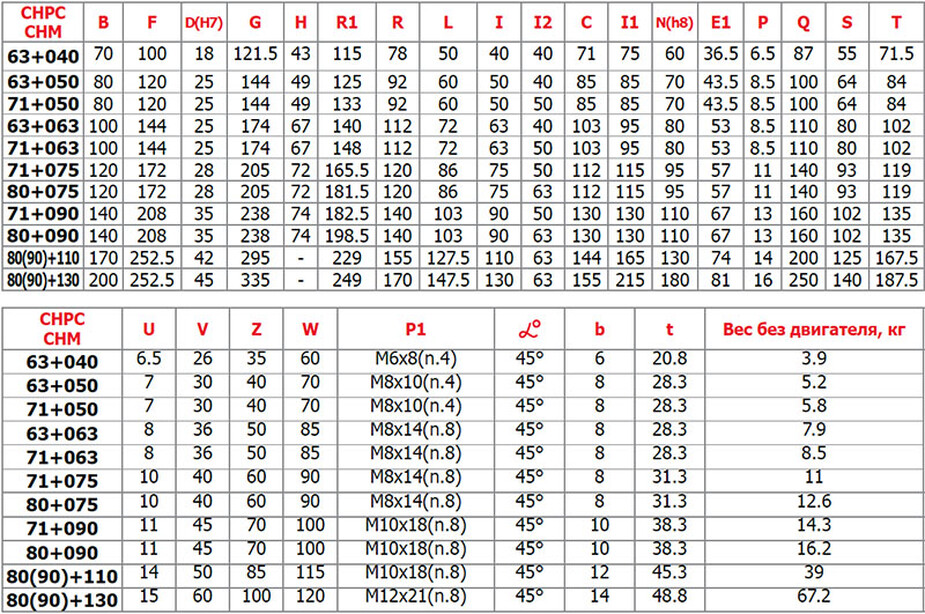

Размеры CHPC/CHM
Комбинированные червячные редукторы CHM/CHM-CHME, CHMR/CHM-CHME

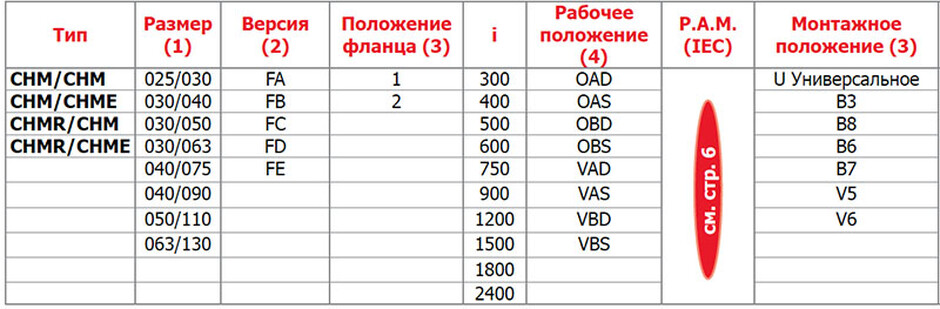

Маркировка CHM/CHM-CHME, CHMR/CHM-CHME
- Комбинированные редукторы поставляются в стандарте в рабочем положении OBS
- Монтажное положение (например, V5) относится ко второму редуктору.

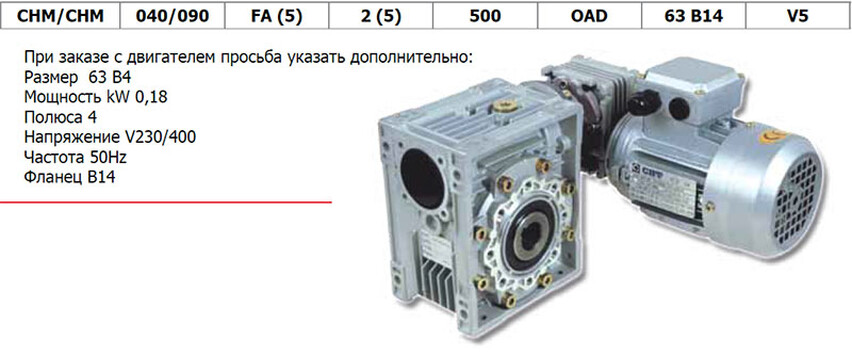

Пример оформления заявки

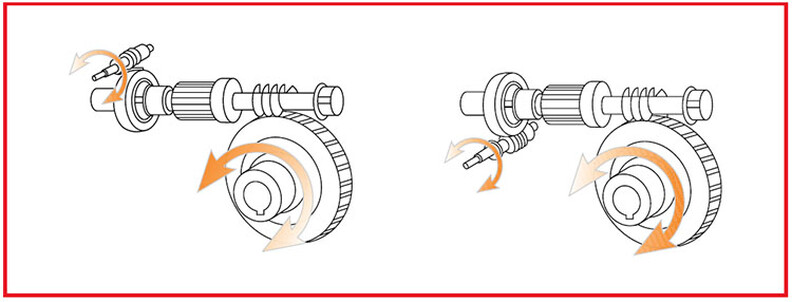

Направление движения
Рабочие положения CHM/CHM-CHME, CHMR/CHM-CHME
Версия изготовления определяет монтажное положение одного редуктора по отношению к другому. При отсутствии дополнительной информации в заявке комбинированные редукторы поставляются в рабочем положении OBS. Положение крепежа относится ко второму редуктору.

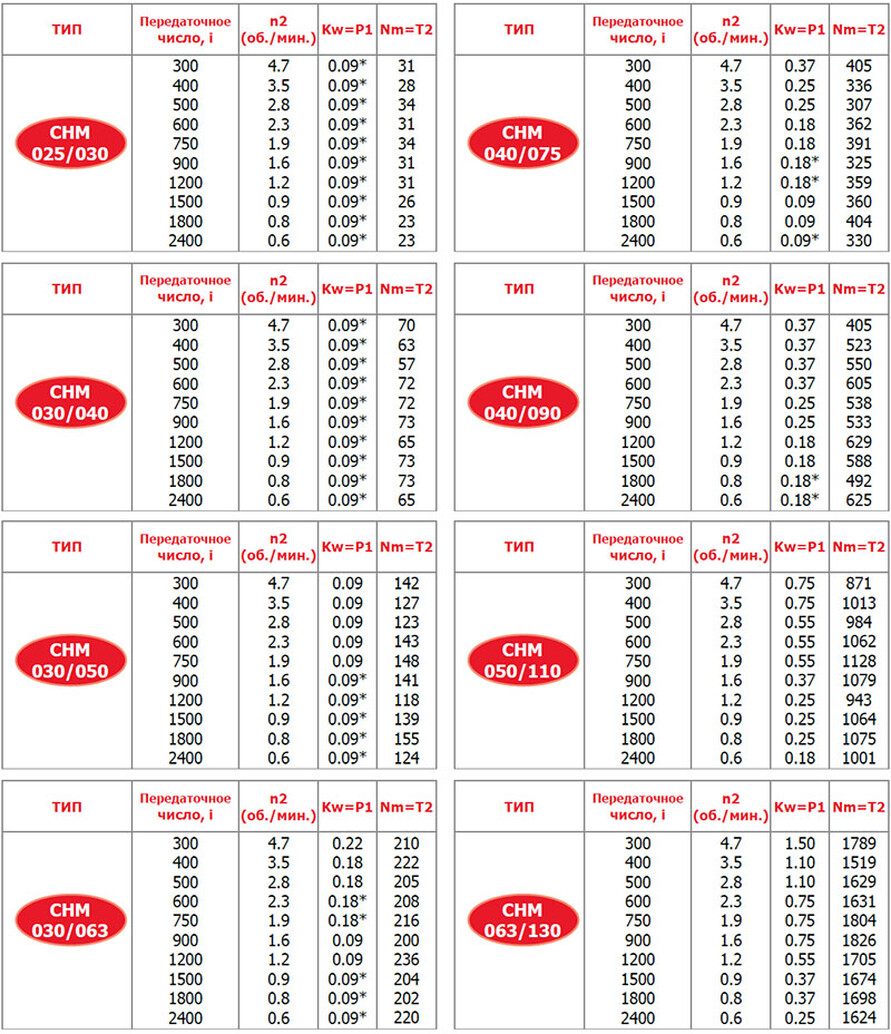

Технические параметры CHM/CHM, 4-полюсный двигатель -1400 оборотов в минуту (CHM 025/030, CHM 030/040, CHM 030/050, CHM 030/063, CHM 040/075,CHM 040/090, CHM 050/110, CHM 063/130)
В позициях, отмеченных *, мощность двигателя превышает максимальную допустимую мощность редуктора. В сязи с этим, выбор следует произвести на остновании допустимого момента, а не мощность. В таблице указаны наиболее популярные передаточные числа. Возможно получение других передаточных чисел путем комбинирования различных передаточных чисел редукторов, соединенных друг с другом.
Размеры комбинированных редукторов CHM/CHM, CHMR/CHM
Размеры CHM/CHM (CHM 030/040, CHM 030/050, CHM 030/063, CHM 040/075, CHM 040/090, CHM 050/110, CHM 063/130)

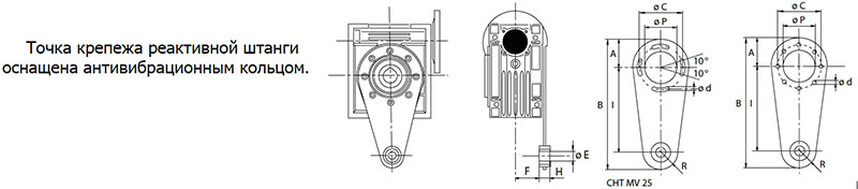

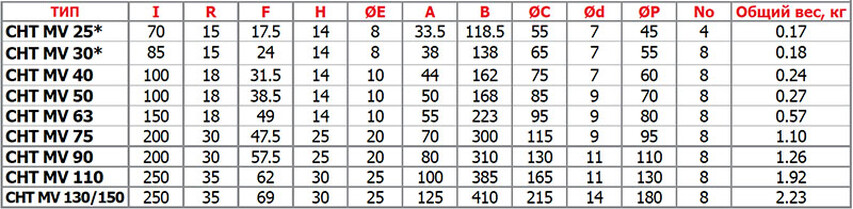

Аксессуары: реактивные штанги, выходные валы, крышки ступицы, редукционные втулки (CHT MV 25, CHT MV 30, CHT MV 40, CHT MV 50, CHT MV 63, CHT MV 75, CHT MV 90, CHT MV 110, CHT MV 130/150)
* без антивибрационного кольца
Односторонние выходные валы (CHT MV 25, CHT MV 30, CHT MV 40, CHT MV 50, CHT MV 63, CHT MV 75, CHT MV 90, CHT MV 110, CHT MV 130)

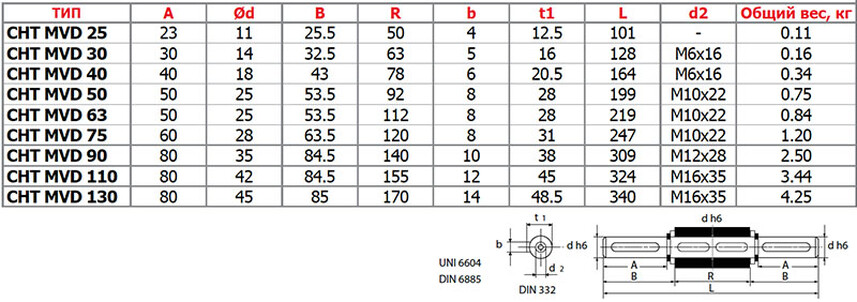

Двусторонние выходные валы (CHT MV 25, CHT MV 30, CHT MV 40, CHT MV 50, CHT MV 63, CHT MV 75, CHT MV 90, CHT MV 110, CHT MV 130)
Крышки ступицы

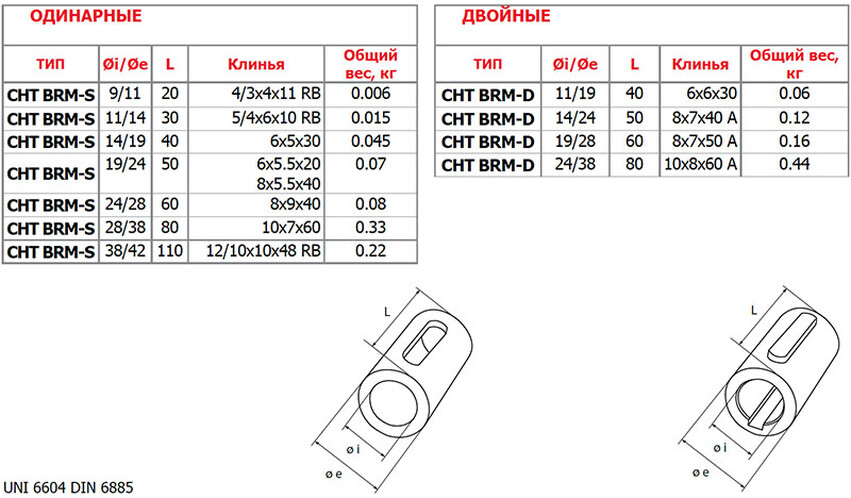

Редукционные втулки (CHT BRM-S, CHT BRM-D)

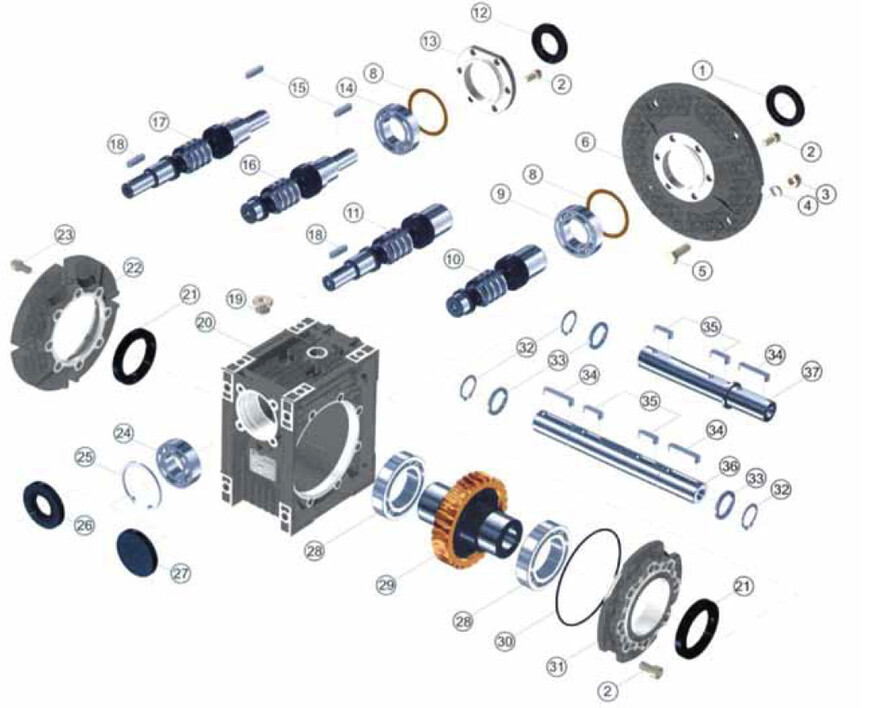

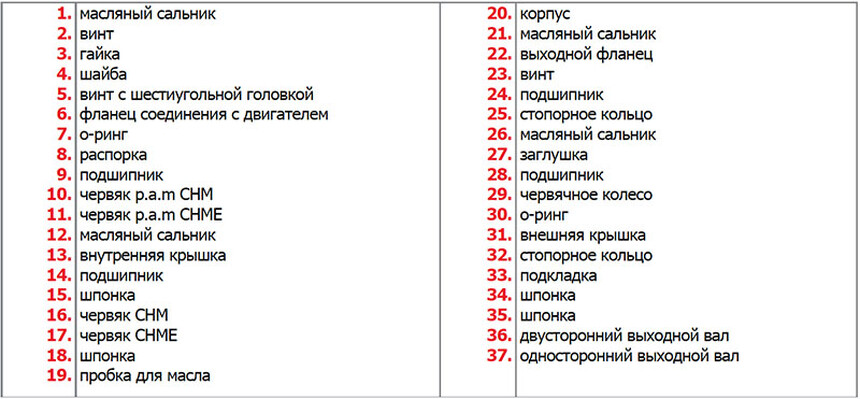

Перечень запчастей червячных CHM
