Зубчатые конические шестерни Chiaravalli
Ассортимент конических зубчатых колес, представленный в каталоге, представляет собой набор, структурированный в соответствии с модулем передачи и ra- tio, который разработан для удовлетворения потребностей общего машиностроения и общей механики в передаче движения между параллельными осями. Как таковая, линейка не претендует на то, чтобы гарантировать производительность в особо тяжелых условиях или обеспечивать диапазон передаточных отношений, который, как правило, удовлетворяет все потребности.
Внешняя конфигурация конического зубчатого колеса соответствует критериям определения размеров, установленным
стандартами DIN 3971, в то время как геометрия зуба, скорректированная путем смещения профильных файлов и изменения конусности, является специфическим решением, эксклюзивным для CHIARAVALLI GROUP SpA.
Это решение обеспечивает особые преимущества, поскольку:
- улучшены условия сцепления между шестерней и кольцевым зубчатым колесом;
- обеспечивается более плавная передача движения;
- повышается стойкость зубов;
- эффект подрезания шестерни исключается даже в случае высоких передаточных чисел и шестерен с ограниченным числом зубьев.
Поскольку они относятся к выбору зубчатых колес, предназначенных для широкого спектра применений, CHIARAVALLI GROUP SpA, продолжая традицию, которая в настоящее время прочно укоренилась, определила стандартную категорию допусков для обработки конических зубчатых колес Компании, что означает, что существует контролируемый зазор зацепления между колесами.
Требования, подробно изложенные в Стандартах DIN 3967 , адаптированы к виртуальному профилю зубьев конического зубчатого колеса и рекомендациям стандартов DIN 3964 для расчета соответствующих осевых перемещений для этой цели были использованы монтажные расстояния.
Таким образом, мы в состоянии предоставить конечному пользователю предварительную информацию о допусках, которые должны быть приняты для определения регулировок бритья в соответствии с заданным зазором, в соответствии со значениями, приведенными в таблицах размеров.
Все конические зубчатые колеса, производимые CHIARAVALLI GROUP SpA, будут изготавливаться в соответствии с процедурой профилирования на современных зуборезных станках, что позволяет CHIARAVALLI GROUP SpA обеспечивать удовлетворительный уровень качества благодаря систематической проверке допусков на обработку.
Оборудование и ассортимент станков, имеющихся в распоряжении CHIARAVALLI GROUP SpA, позволяют Компании производить конические зубчатые колеса также и для этого технологического сектора на основе чертежа и в соответствии со спецификациями Заказчика.

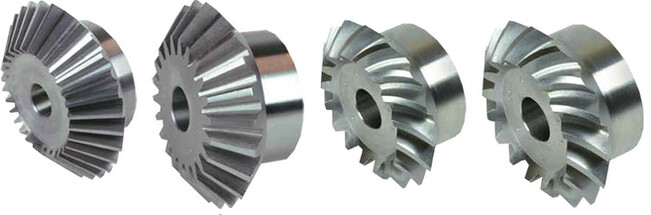

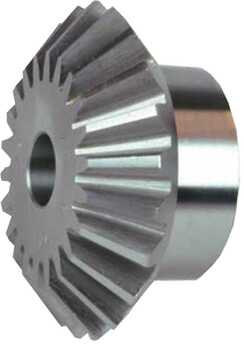

Конические шестерни с прямыми зубьями

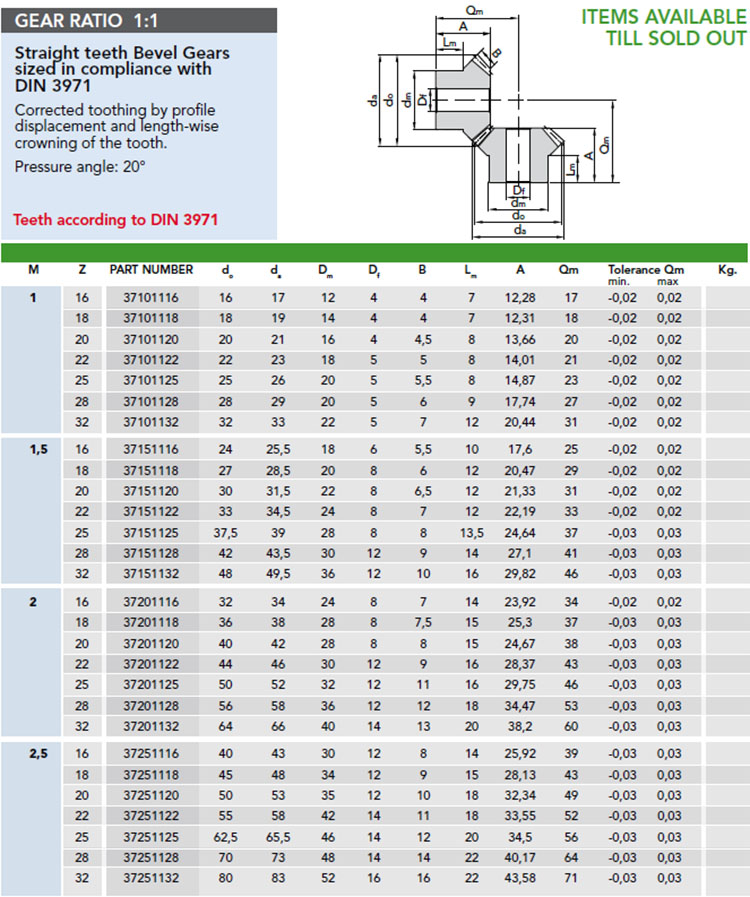

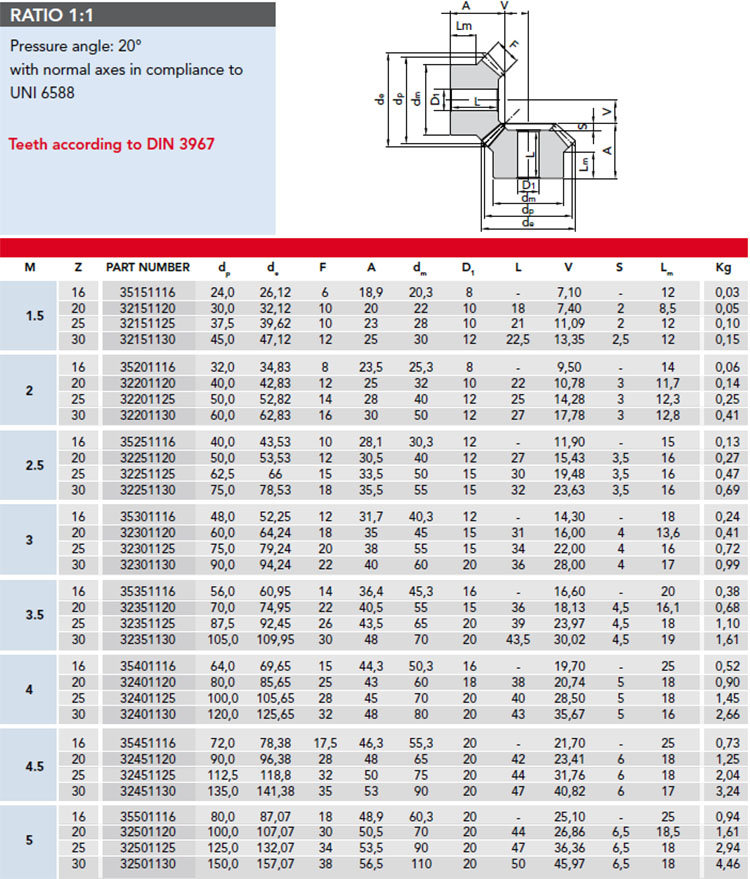

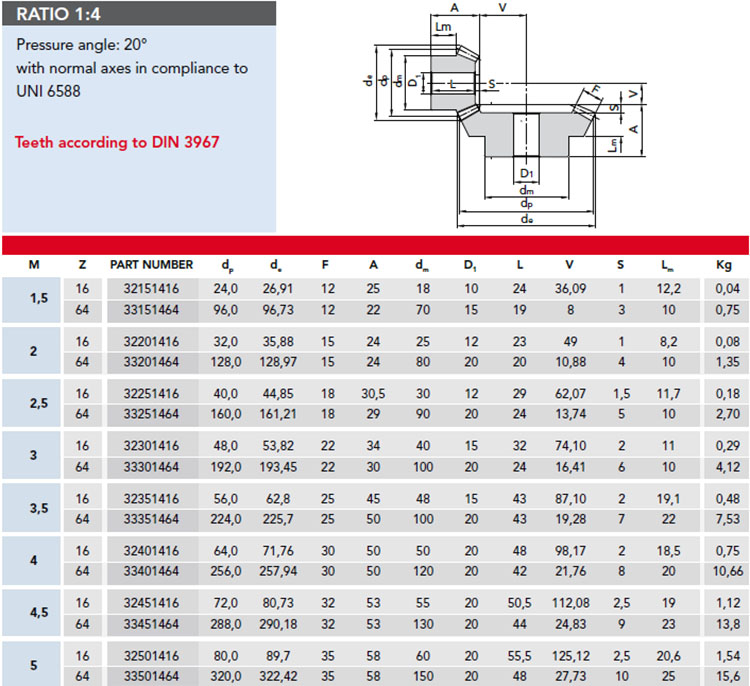

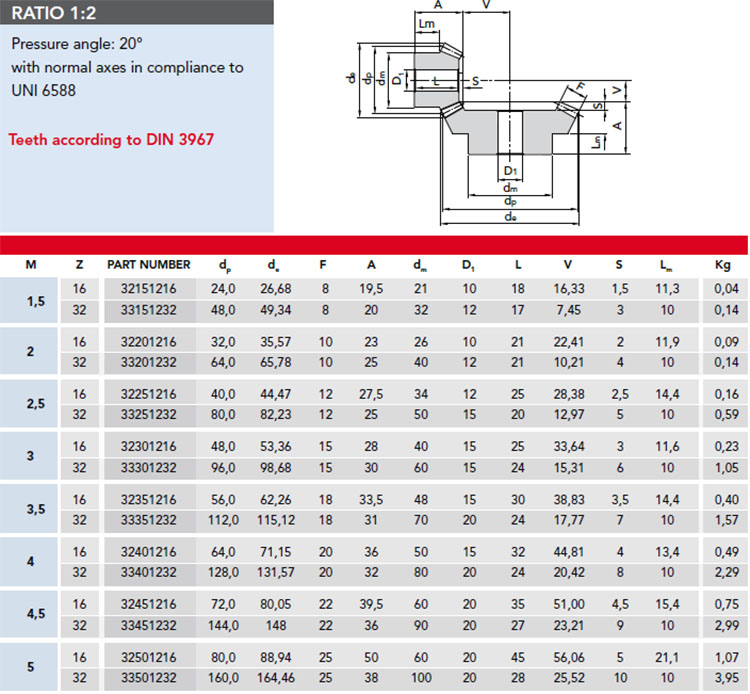

Конические шестерни с прямыми зубьями норма DIN 3967
Конические шестерни с прямыми зубьями спрециальная система Глисона для исполнения CH

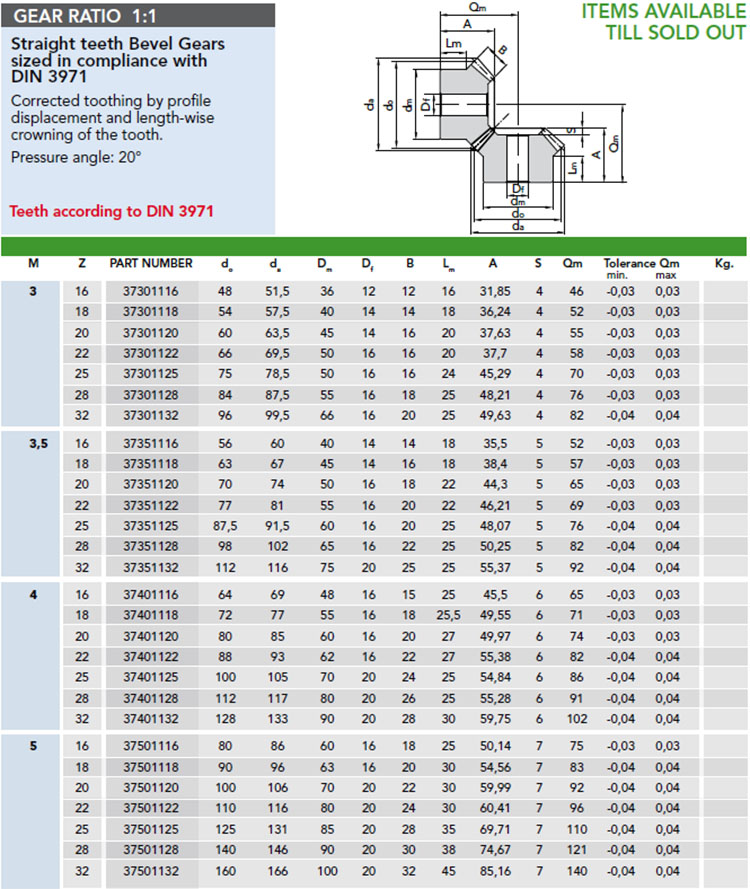

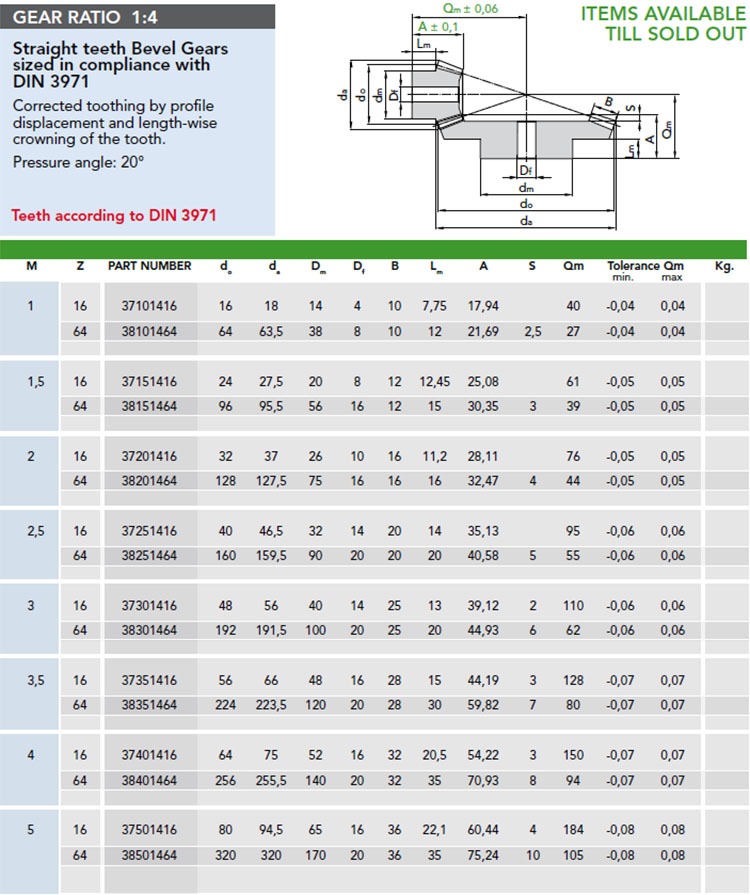

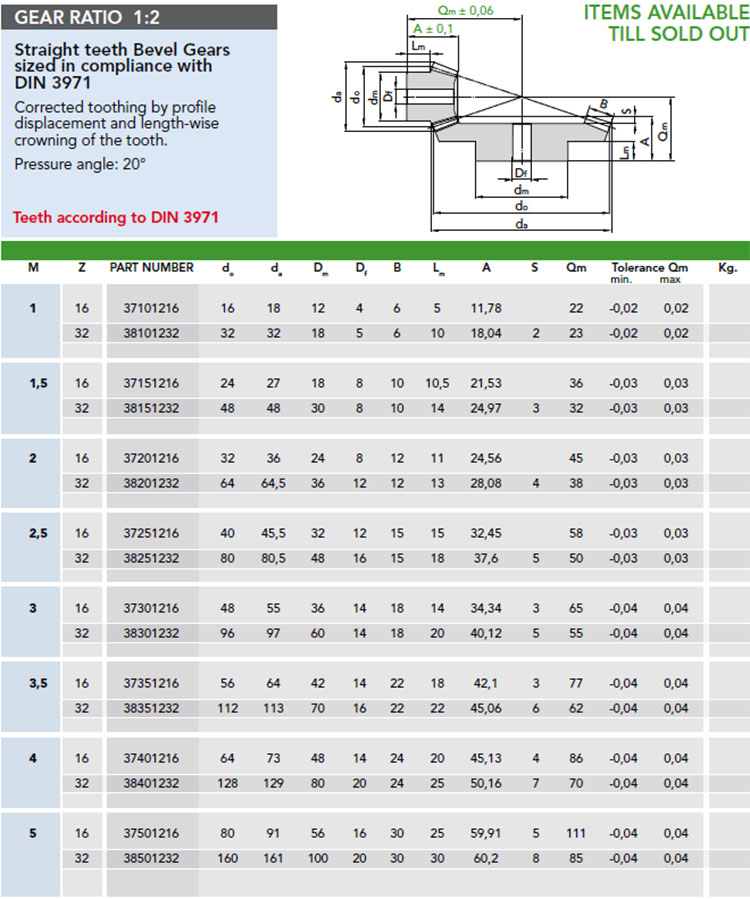

Конические шестерни с прямыми зубьями норма DIN 3971
Декларация о намерениях
Проект изменения этой линейки конических зубчатых колес был разработан с целью стандартизации исполнения этого продукта и сокращения количества изделий, включенных в каталог. Ключевые аспекты проекта, на которые мы намерены обратить внимание пользователей, могут быть указаны следующим образом:
- Исключение конических зубчатых колес “специального” исполнения и принятие единого исполнения с согласованными критериями калибровки.
- Принятие стандартов DIN 3971 для определения размера профиля зубьев и внешнего корпуса зубчатых колес.
- Систематическая коррекция зубьев путем смещения профиля для устранения эффекта подрезания на шестернях, улучшения скольжения и удельного давления и получения зуба, который лучше выдерживает изгибающие нагрузки.
- Выбор стандартизированной внешней конфигурации с точки зрения переднего встраивания в конические шестерни, которое будет реализовано только в данном модуле.
- Общее увеличение ширины поверхности для достижения более высокой несущей способности.
- Выбор соотношений и количества зубьев исключительно на основе нормального числа зубьев серии R20 в соответствии со стандартами UNI 2016 и DIN 323, а также рекомендациями ISO R3 и ISO R17, со следующими последовательностями:
Соотношение 1:1 = 16 - 18 - 20 - 22 - 25 - 28 - 32
1:2 = 16 / 32

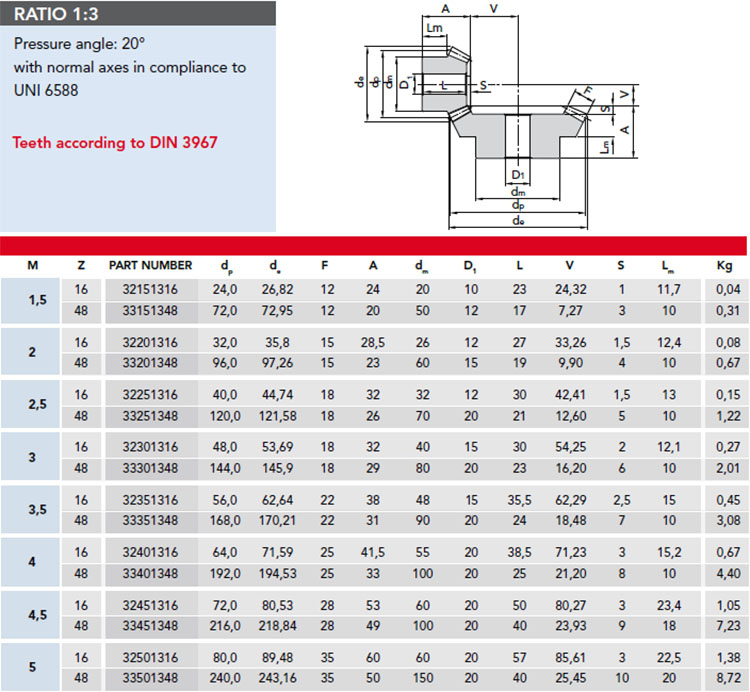

1:3 = 16 / 48
1:4 = 16 / 64
Эта инициатива осуществляется в рамках более широкого критического обзора продуктов Компании, и CHIARAVALLI GROUP SpA намерена внедрить форму технического сотрудничества с клиентами и должным образом учтет технические рекомендации, предложения и оценки, за которые CHIARAVALLI GROUP SpA заранее благодарит вас.
Грузоподъемность конических зубчатых шестерней для передач между ортогональными осями с нормой DIN 3971
Механические характеристики или, скорее, грузоподъемность конических зубчатых колес определяется крутящими моментами, которые способны передавать зубчатые колеса:
- в виде динамического крутящего момента, когда находится в движении;
- в виде статического крутящего момента при неподвижном или медленном движении.

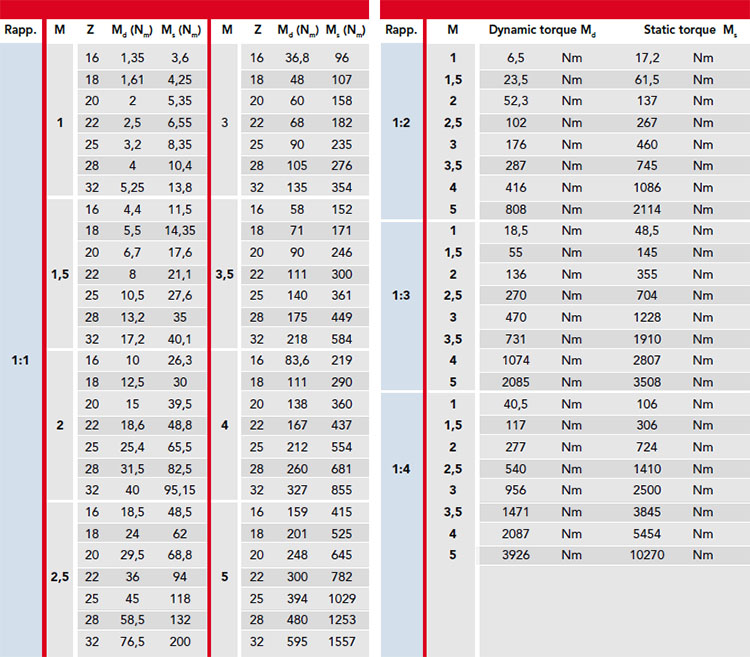

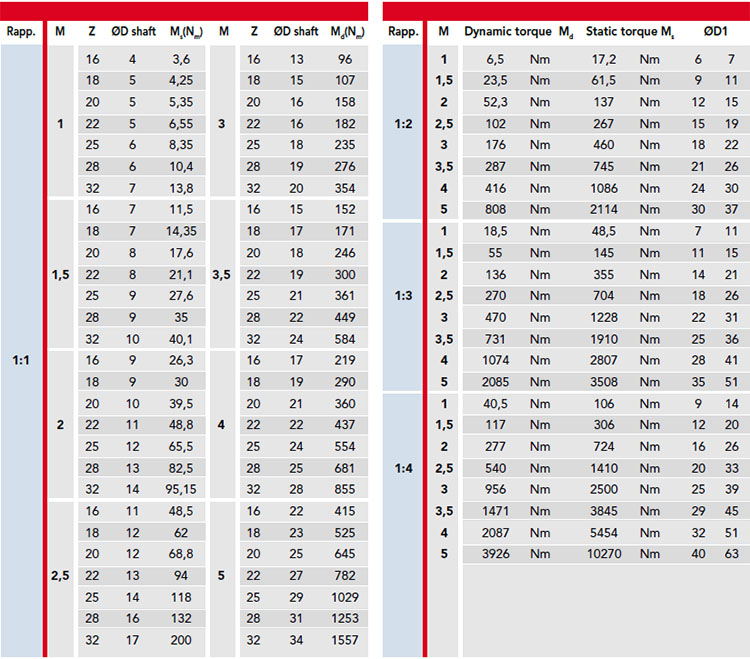

Динамический крутящий момент (Md) представляет собой предельный крутящий момент, возникающий из-за усталости при изгибе, тогда как статический крутящий момент (Ms) указывает на предельный крутящий момент при разрушении из-за изгиба зуба. Значения, заявленные для обоих крутящих моментов, являются максимально допустимыми значениями и были протестированы в соответствии с расчетными кодами и на основе значений предельных напряжений, описанных в СТАНДАРТАХ DIN 3991 метод C.
Тестовые расчеты действительны для коэффициента обслуживания (SF), равного 1, при отсутствии данных о реальных условиях эксплуатации.
Мы рекомендуем принять коэффициент запаса прочности, равный не менее 1.5 для приведения номинального крутящего момента в соответствие с рабочим моментом.

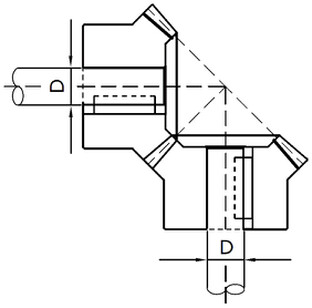

ØD axe = минимальный диаметр топора, способного передавать динамическую крутящую пару с усилием резания, равным 60 Н/мм2.

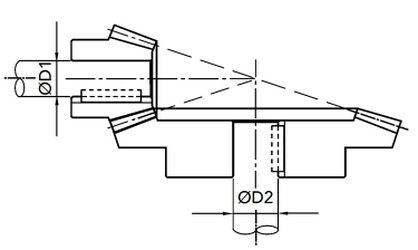

ØD1 = Минимальный диаметр оси на входной цепной звездочке
ØD2 = Минимальный диаметр топора на колесе
ОБРАТИТЕ ВНИМАНИЕ, что диаметры получаются соизмеримыми с динамической парой на выходе, и они проверяются на сопротивление, равное 60 Н/мм2.
Конические шестерни для передач между ортогональными осями со спиральными зубьями

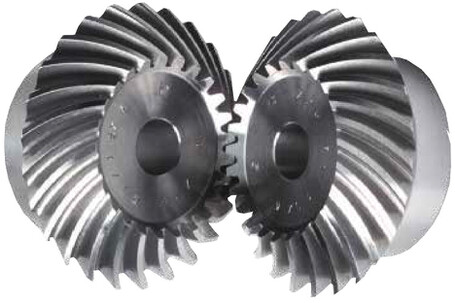

Линейка конических зубчатых колес системы “ГЛИСОН” со спиральными зубьями является расширением линейки стандартных пар конических зубчатых колес, с которыми эта линейка разделяет заявленные намерения и задачи.
Принятые критерии максимально соответствуют Международным стандартам в отношении общих размеров и определения геометрических характеристик, в то время как выбор ключевых номинальных данных был основан на прогрессии в зависимости от диапазона нормальных чисел, установленных стандартами DIN 323 и ISO R3/R17. Спиральное зубчатое зацепление, соответствующее системе “ГЛИСОН”, является результатом специального проекта, разработанного для достижения оптимизированных функциональных характеристик по сравнению с геометрическими параметрами, которые часто конфликтуют друг с другом.
Ключевой размер зубьев, в частности, относится к следующему:
- Выбор уменьшенной высоты зуба - Коррекция смещением профиля
- Принятие нормального угла давления:

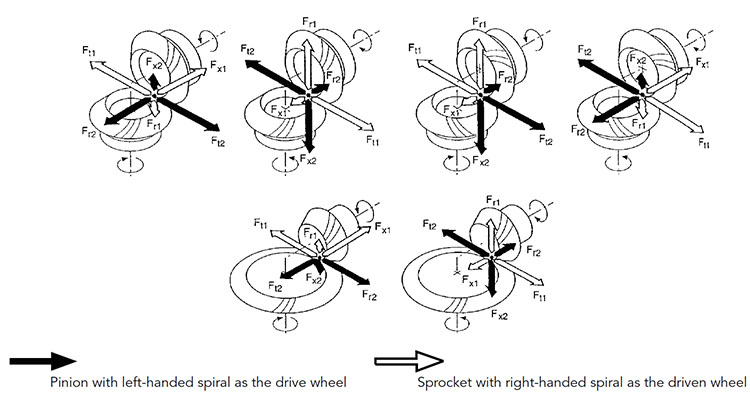

an = 20° - постоянный зазор между дном зуба по всей поверхности зуба и другие геометрические решения. Эта серия конических зубчатых колес со спиральными зубьями предназначена для широкого применения на заводах и в общем машиностроении. Таким образом, проект был разработан с учетом механических характеристик, обычно требуемых в этом секторе, и особое внимание было уделено определению геометрических характеристик, которые могут определять коэффициент покрытия зубьев и ограничительные реакции, которые определяют нагрузку на подшипники конической зубчатой пары.
По самой своей природе конические шестерни со спиральными зубьями предназначены для более требовательного использования по сравнению с коническими парами с прямыми зубьями, поэтому CHIARAVALLI GROUP SpA представила ассортимент конических зубчатых пар компании с намерением предложить решение, которое по достоинству оценят пользователи этого продукта.
Естественно, что в рамках традиционного технического сотрудничества Компании с конечными пользователями технический офис CHIARAVALLI GROUP SpA готов предоставить предложения, касающиеся более конкретных ситуаций и проблем.

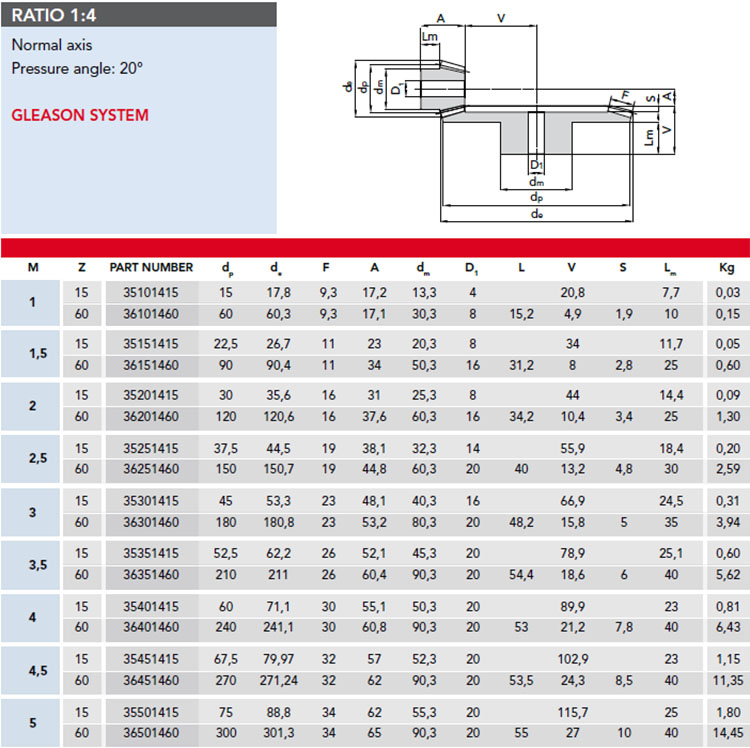

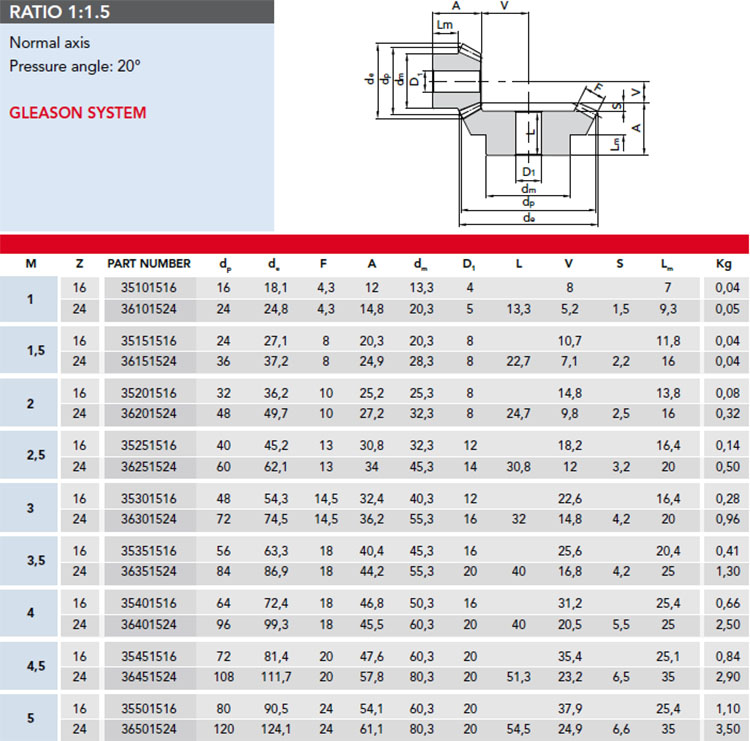

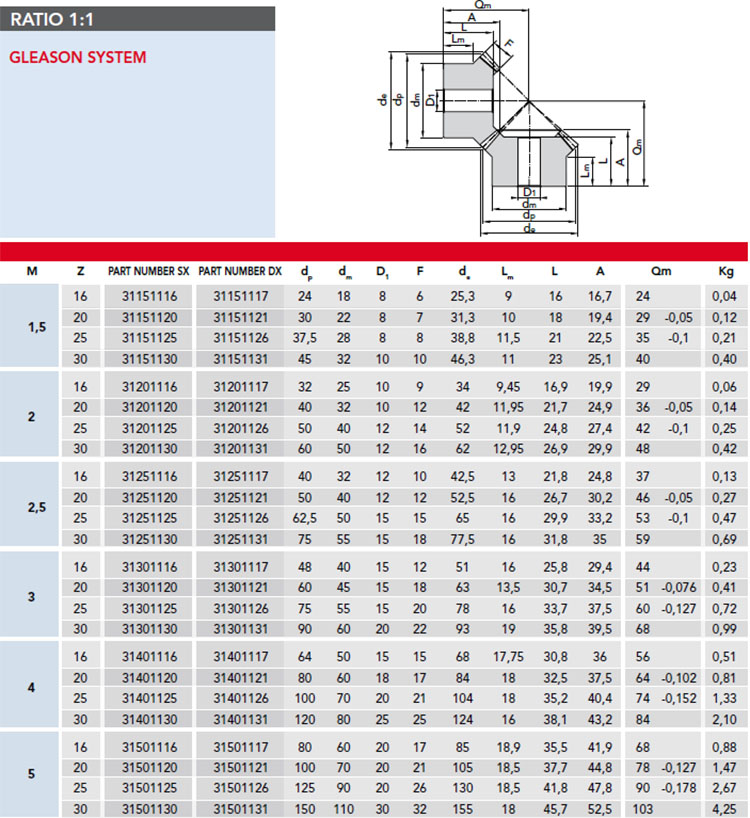

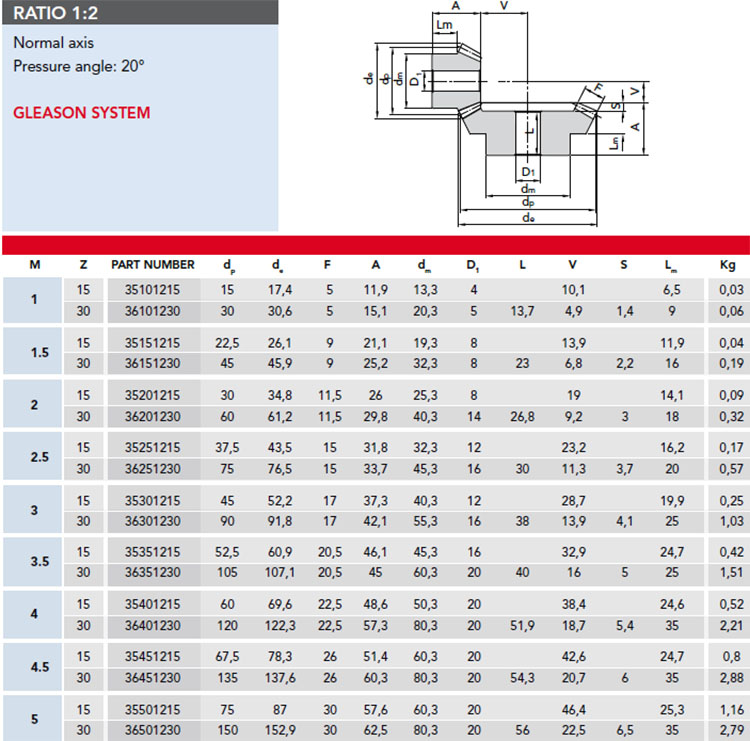

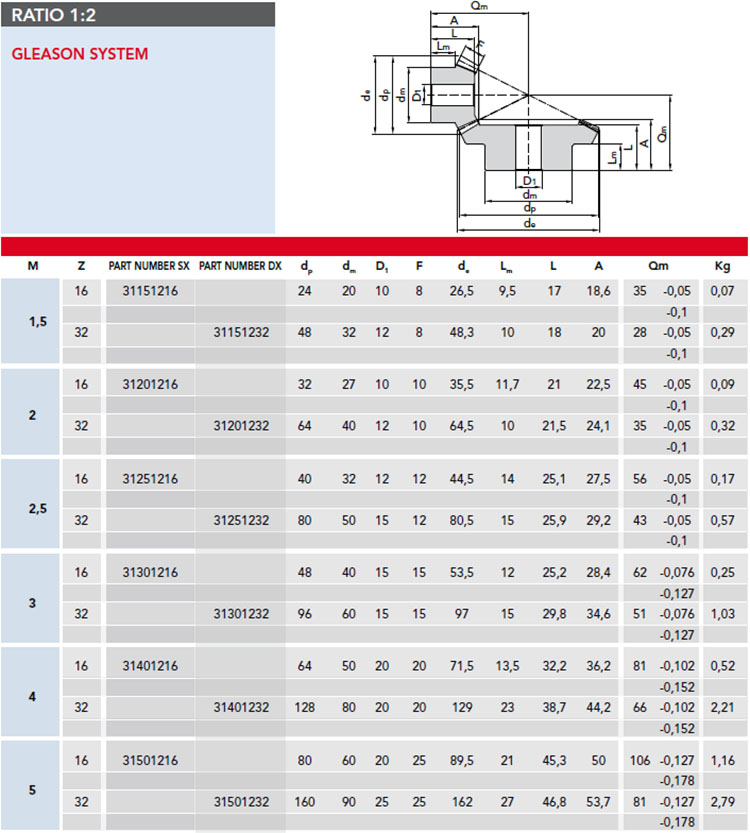

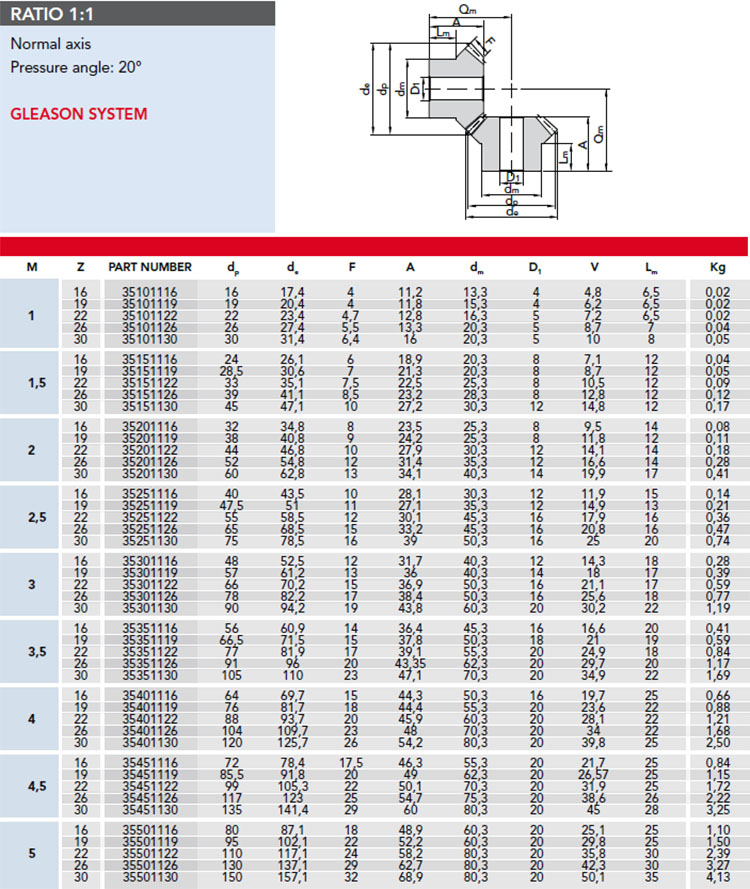

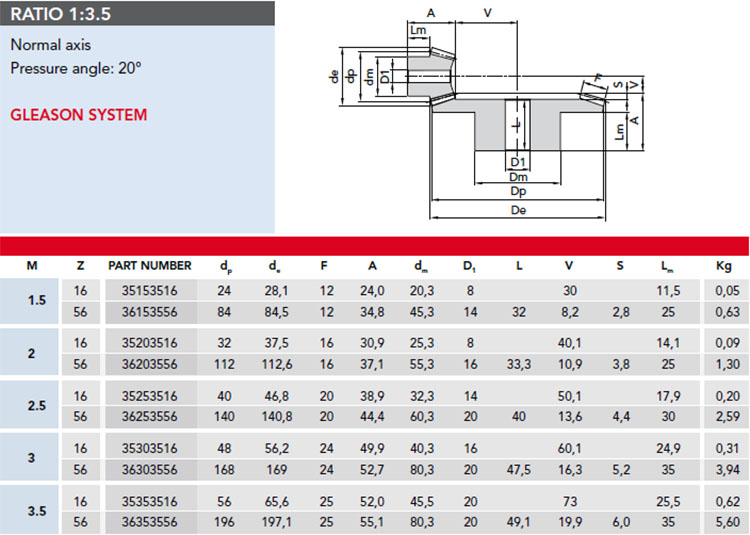

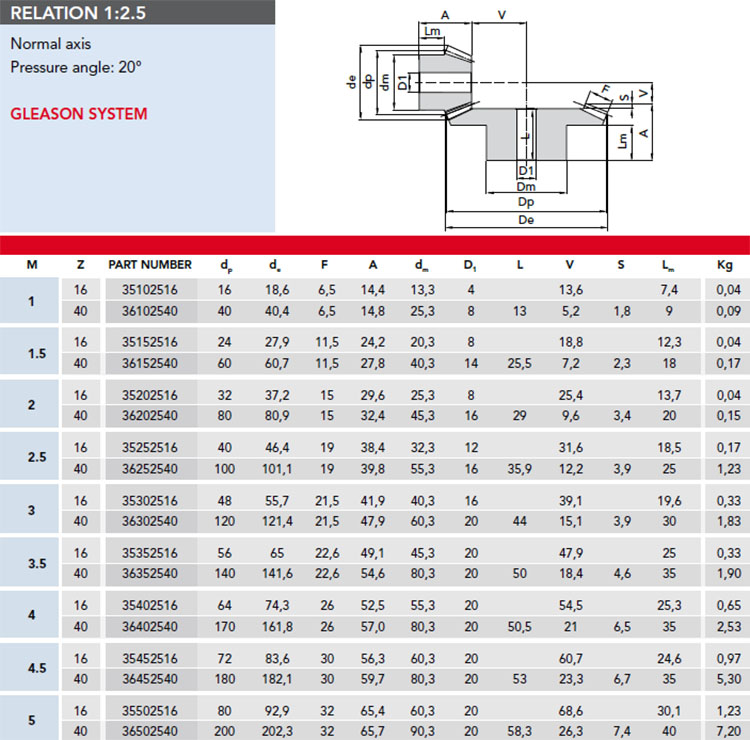

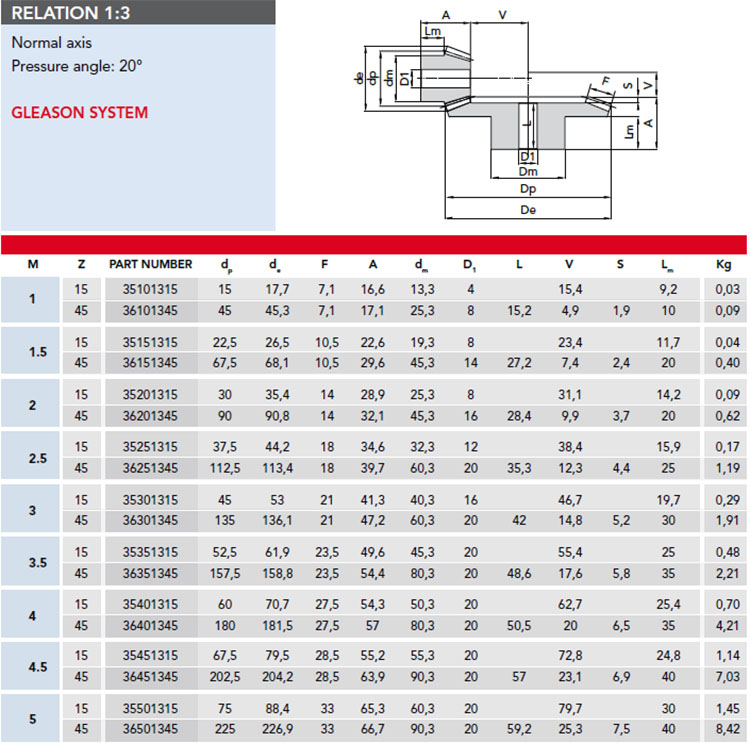

Спиральные конические зубчатые шестерни системы Глисона
