Характеристики универсальных преобразователей частоты общего назначения Delta Electronics серии VFD-B
Диапазон мощностей: 1-ф/ 2208: 0.75~2.2кВт; 3-ф/ 380В: 0.75~75кВт; 3-ф/ 600В: 0.75~75кВт
Основные преимущества:
- Выходная частота: О.1~400Гц (до 2000Гц опционально)
- Настраиваемая характеристика V/F и векторное управление
- Основной и дополнительный источники задания частоты
- 15 предустановленных скоростей
- Автоматическое пошаговое управление
- ПИД-регулятор
- Обратная связь по скорости (PG)
- Автоматическая компенсация момента и скольжения
- Автоматическое энергосбережение
- Стабилизация напряжения на двигателе
- Автотестирование двигателя
- Подхват вращающегося двигатя
- Управление группой насосов/вентиляторов
- Связь по MODBUS (скорость до 38400 бит/сек), а так же модули Profibus DP, DeviceNet, LonWorks
- Встроенный дроссель постоянного тока (в моделях от 15 кВт)
Области применения Delta Electronics серии VFD-B
Системы вентиляции больших зданий, экструдеры, ударно-вырубные машины, канализационные системы, дымососы, погружные насосы, крановое оборудование, моечные машины, вертикальные штамповочные прессы, высокоскоростные пилы и шпиндели; прокатные станы, компрессоры, лифты, эскалаторы, намотчики, вязальные машины, пищевое оборудование, строгальные станки и т.д.
Технические характеристики Delta Electronics серии VFD-B
| Характеристики работы | Метод управления | SPWM (синусоидальная ШИМ); V/f или бездатчиковое векторное управление | |
| Выходная частота (Гц) | 0.1-400Гц (разрешение 0.01 Гц) | ||
| Характеристики момента | Автоматическая компенсация момента и скольжения; пусковой момент: 150% на 1 Гц | ||
| Перегрузочная способность | 150% от нами нального тока в течение 1 мин. | ||
| Пропускаемые частоты | Три зоны, с диапазоном 0.1-400Гц | ||
| Время разгона/замедления | 0.1- 3600 сек (по 4 независимые уставки) | ||
| Функции работы | AVR, S-кривая разгона/замедл., ограничение напряжения и тока, запись отказов, блокировка реверса, перезапуск при пропадании питания, тормож. пост. током, автоматическая компенсация момента/скольжения, автотестирование двигателя, огранич. вых. частоты, блокировка изменения параметров, ПИД-регулятор, обратная связь по скорости, управления вентиляторами и насосами, счетчик импульсов, автоматическое пошаговое управление, MODBUS, сброс аварии, авторестарт после аварии, режим автоматического энергосбережения, спящий режим, импульсный выход, управление встроенным вентилятором, основная/дополнительная частота, переключение между двумя источниками задания частоты и их комбинация, NPN/PNP ВХОДЫ | ||
| Функции защиты | Повышенное и пониж. напряжение, пропадание фазы, перегрузка и недогрузка по току, внешнее отключение, короткоезамыкание, замы к. на землю, перегрев радиатора, ошибка передачи данных, электр. тепловое реле и др. | ||
| Условия эксплуатации | Класс защиты | IP20; NEMA1 | |
| Место установки | Высота до 1000м над уровнем моря, внутри помещений без наличия агрессивных сред | ||
| Рабочая температура окр. среды | -10°С ... 40°С (-10°С ... 50°С без пылевых заглушек) без конденсата и инея | ||
| Температура хранения | -20°С ... 60°С | ||
| Влажность окр. среды | до 90% RH (без конденсата) | ||
| Вибростойкость | 9.80665м/с' (1G) до 20Гц, 5.88м/с' (0.6G) от 20 до 50Гц | ||

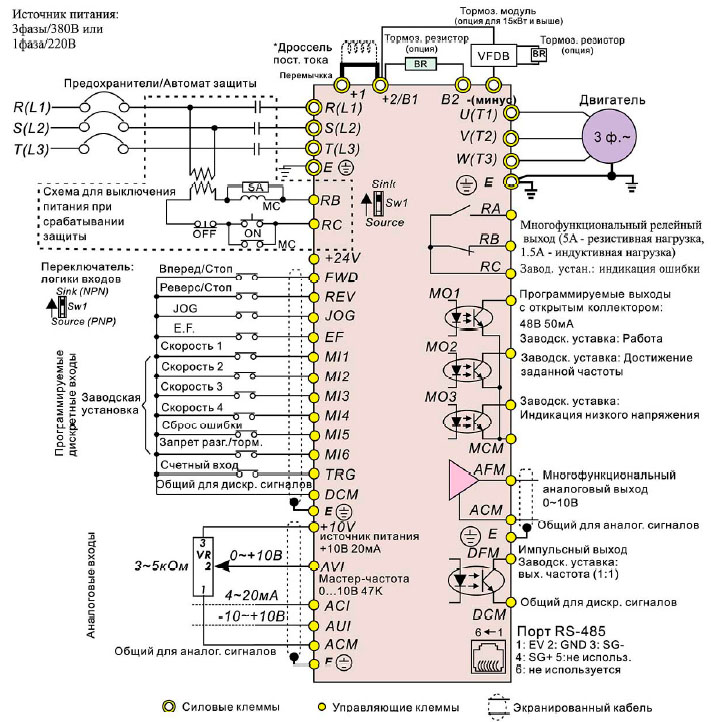

Схема соединений преобразователей частоты Delta Electronics серии VFD-B
