Цилиндрические мотор-редукторы Chiaravalli СНС

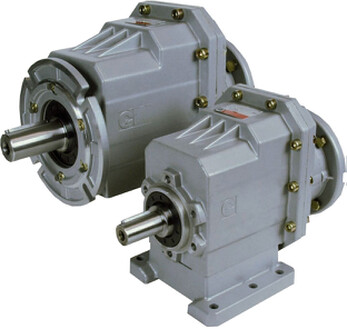

Цилиндрические мотор-редукторы Chiaravalli серии CHC

Серия цилиндрических редукторов СНС – это продукт нового поколения, разработанный на базе модульной системы. Редукторы соединяются со стандартными электрическими двигателями, двигателями с тормозом и взрывозащищенными двигателями при помощи соединения IEC B5 или В14.

Цилиндрические редукторы СНС широко применяются в пищевой, химической промышленности, при производстве пленки и бумаги, а также во многих других областях.

Свойства изделия:

• модульность,
• высокая производительность,
• тихая работа,
• универсальный монтаж,
• легкий алюминиевый корпус,
• цементированные и шлифованные зубья шестерен,
• не нуждается в техобслуживании.

В ассортименте цилиндрических редукторов СНС представлены 5 видов типоразмеров.

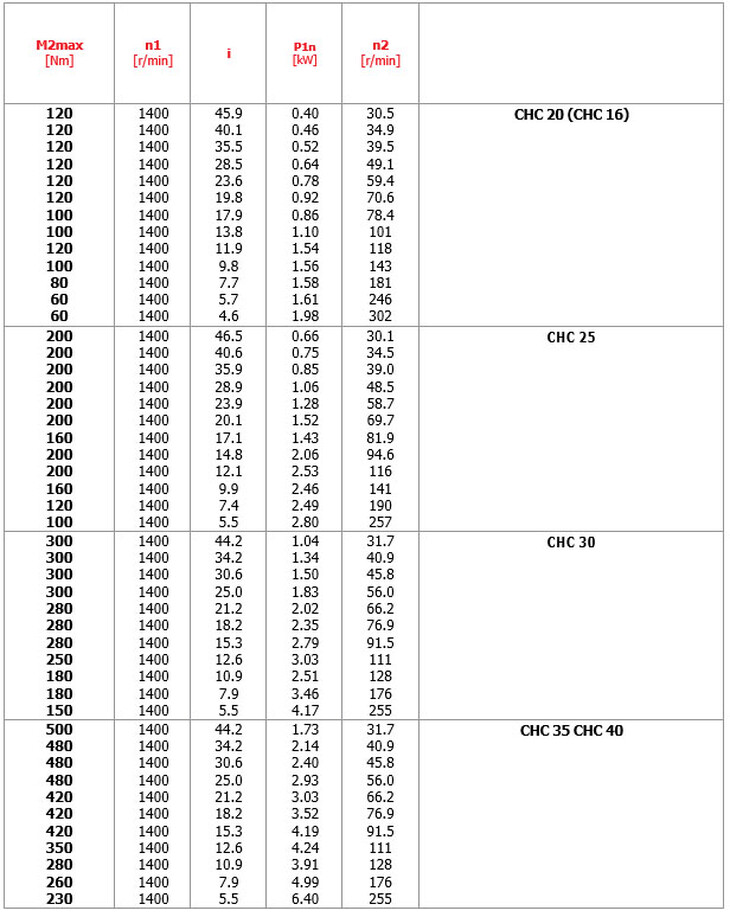

Мощность – 0,12-4,0 kW, передаточное число 5-51,3, максимальный крутящий момент 120-550 Nm. Крепление на лапах или при помощи фланцев в любом рабочем положении.

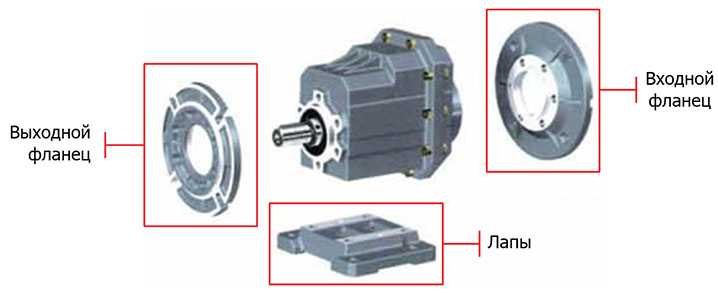

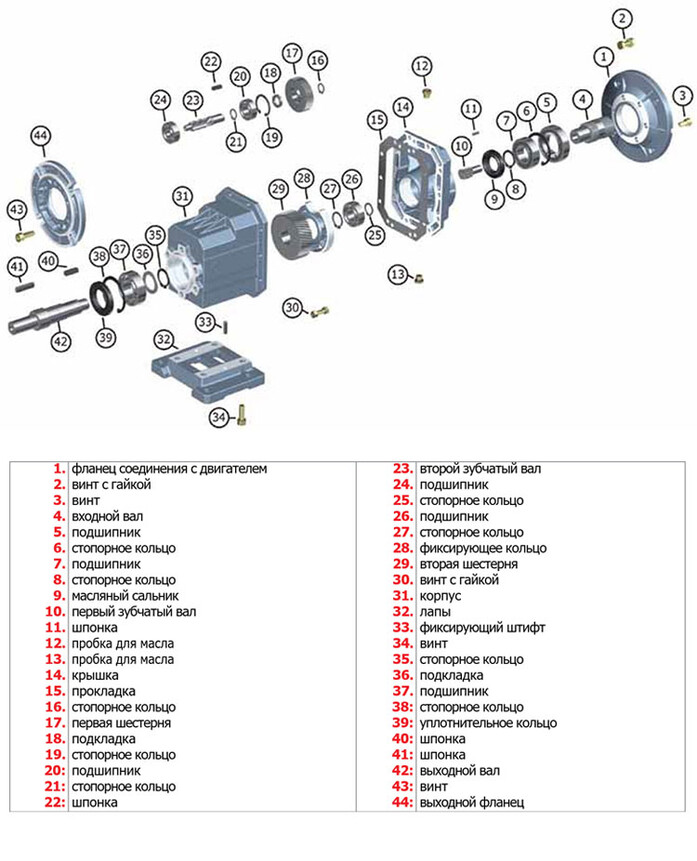

Составные элементы редукторов CHC

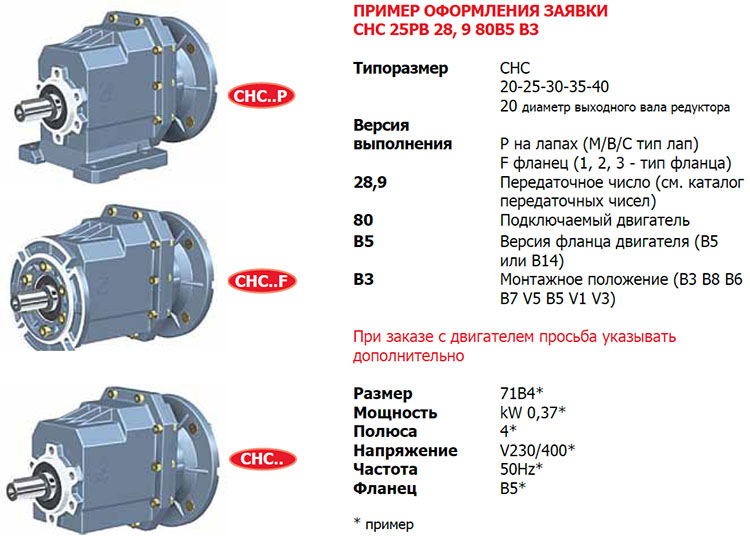

Маркировка

Общая информация

Мощность, Р

P1 * η = P2

Р₁ - входная мощность Р₂ - выходная мощность

η - производительность редуктора

Скорость вращения, n

n₁ - входная cкорость n₂ - выходная скорость

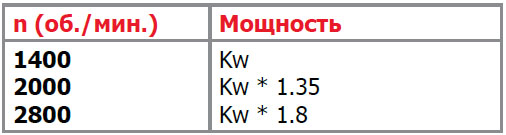

Для достижения оптимальных условий работы и продления срока службы рекомендуется входная скорость ≤ 1400 оборотов в минуту. Более высокие входные скорости допустимы в соответствии с ниже приведенной таблицей.

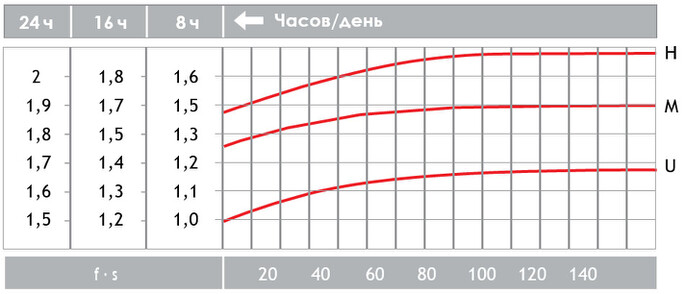

Эксплуатационный коэффициент, Fs

Эксплуатационный коэффициент зависит, в основном, от трех параметров:

• вида нагрузки U-M-H;
• продолжительности работы: количество часов в день;
• частоты включений: количество запусков в час.

Cмазка, монтажные положения

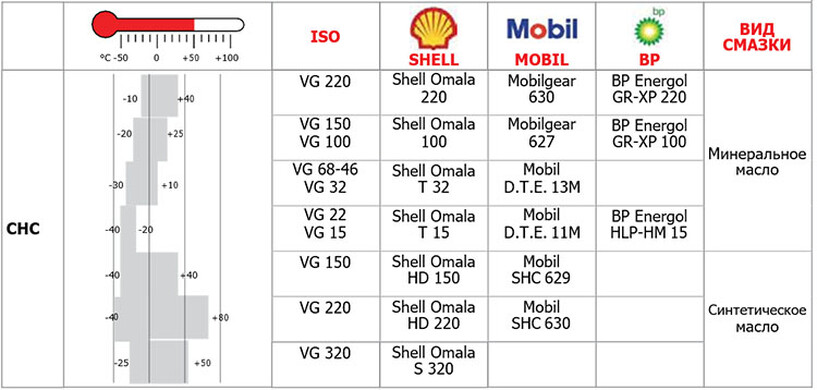

Виды смазки

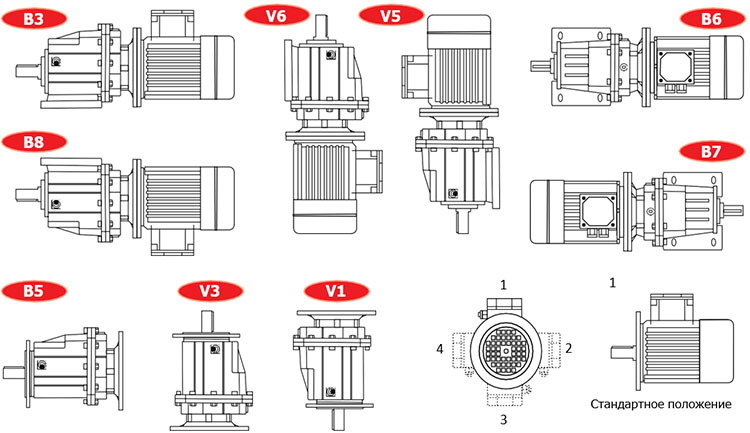

Монтажные положения

Количество масла в литрах

Редукторы СНС поставляются с маслом Schell S320 при стандартном положении, при монтажном положение V6/V3 следует добавить соответствующее количество масла.
