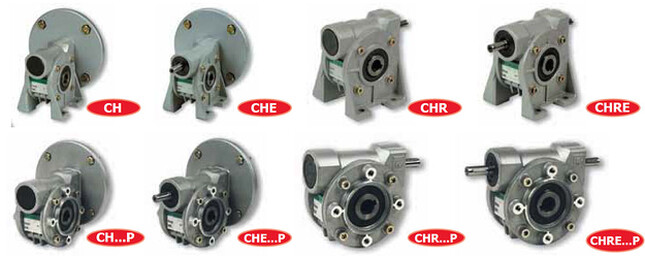

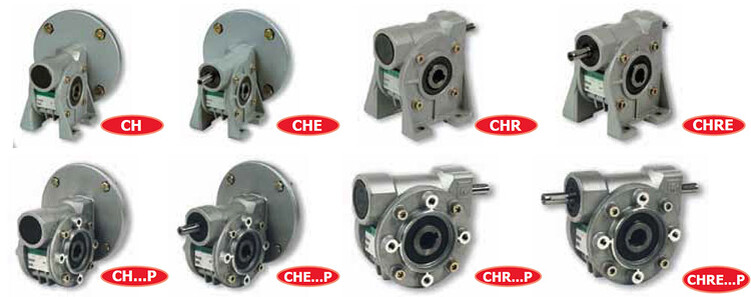

Червячные редукторы Chiaravalli серии CH
Все группы оборудования поставляются с синтетическим маслом и не нуждаются в техобслуживании; монтажное положение произвольно. Типы смазочных материалов приведены в таблице ниже.
Смазка
Количество масла в литрах
Соединение двигателя
Предлагаемые редукторы должны соединяться с двигателями при помощи адаптационных фланцев, соответствующих стандарту IEC. В таблице ниже приведено соотношение размера двигателя и размеров вала, а также фланца B5 или B14, соединяющего двигатель с червячным редуктором. Фланцы откручиваются от редуктора, что позволяет подобрать валы и фланцы к редукторам, не указанным в таблице
Универсальность лап
Редукторы, крепящиеся при помощи лап, могут вращаться до положений N и V путем откручивания соединительных винтов. В связи с наличием в корпусе сквозных отверстий, рекомендуется использовать небольшое количество герметикка.

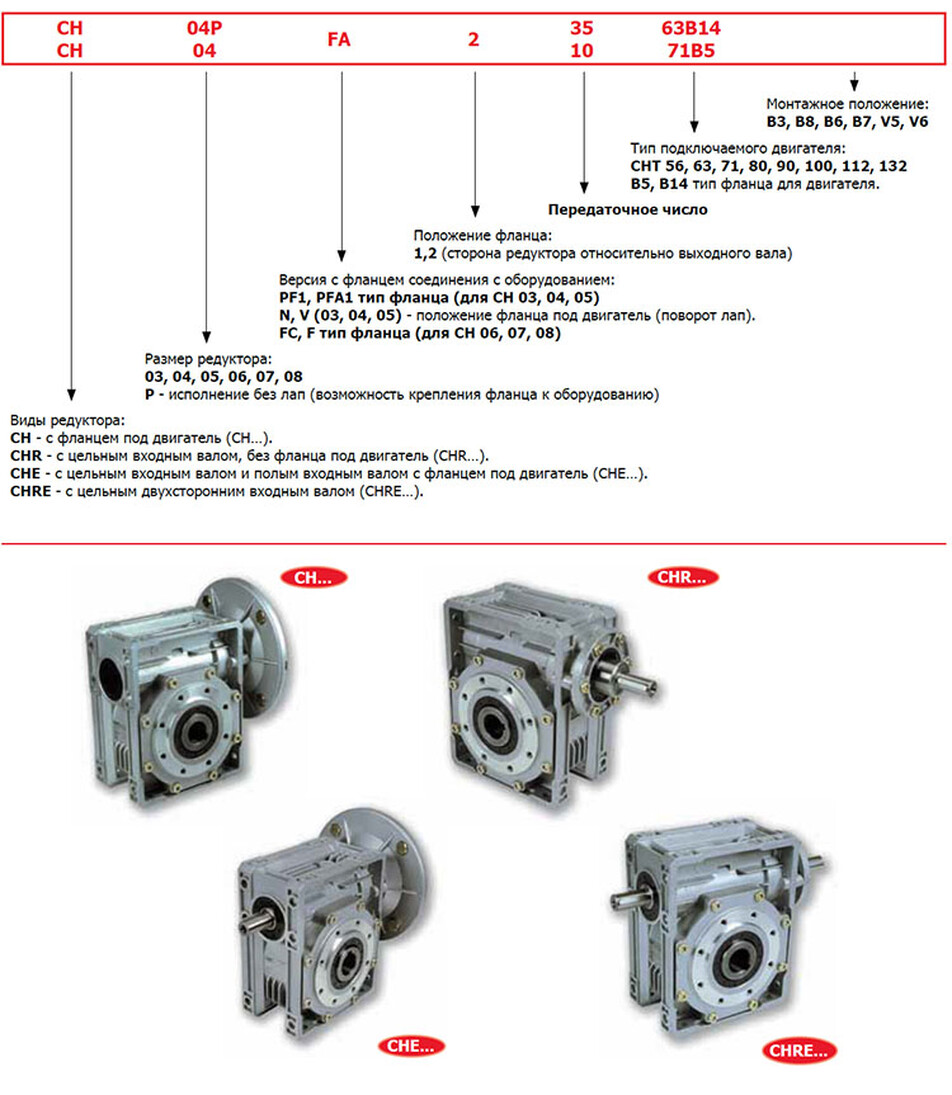

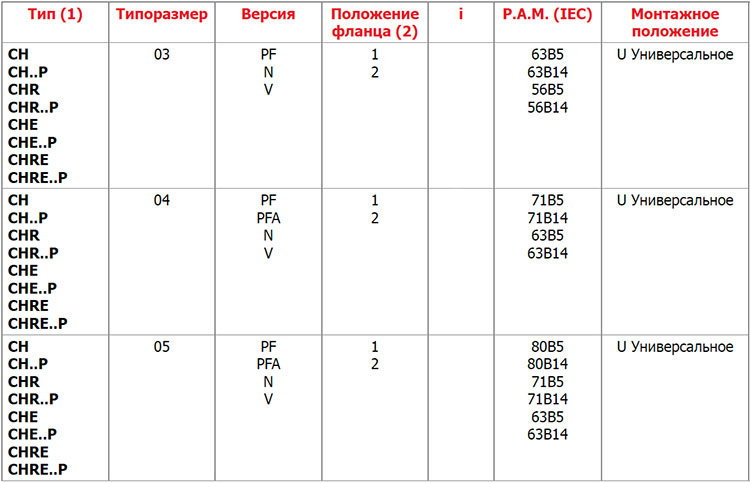

Пример оформления заявки
При заказе с двигателем просьба указать дополнительно:
Размер 63 С4
Мощность kW 0,22
Полюса 4
Напряжение V230/400
Частота 50Hz
Фланец В14

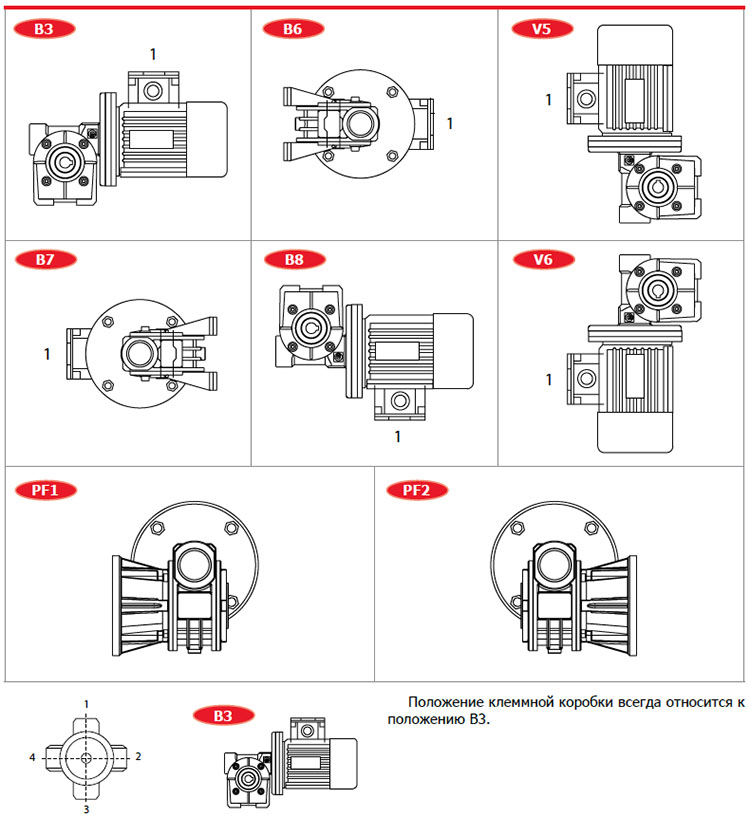

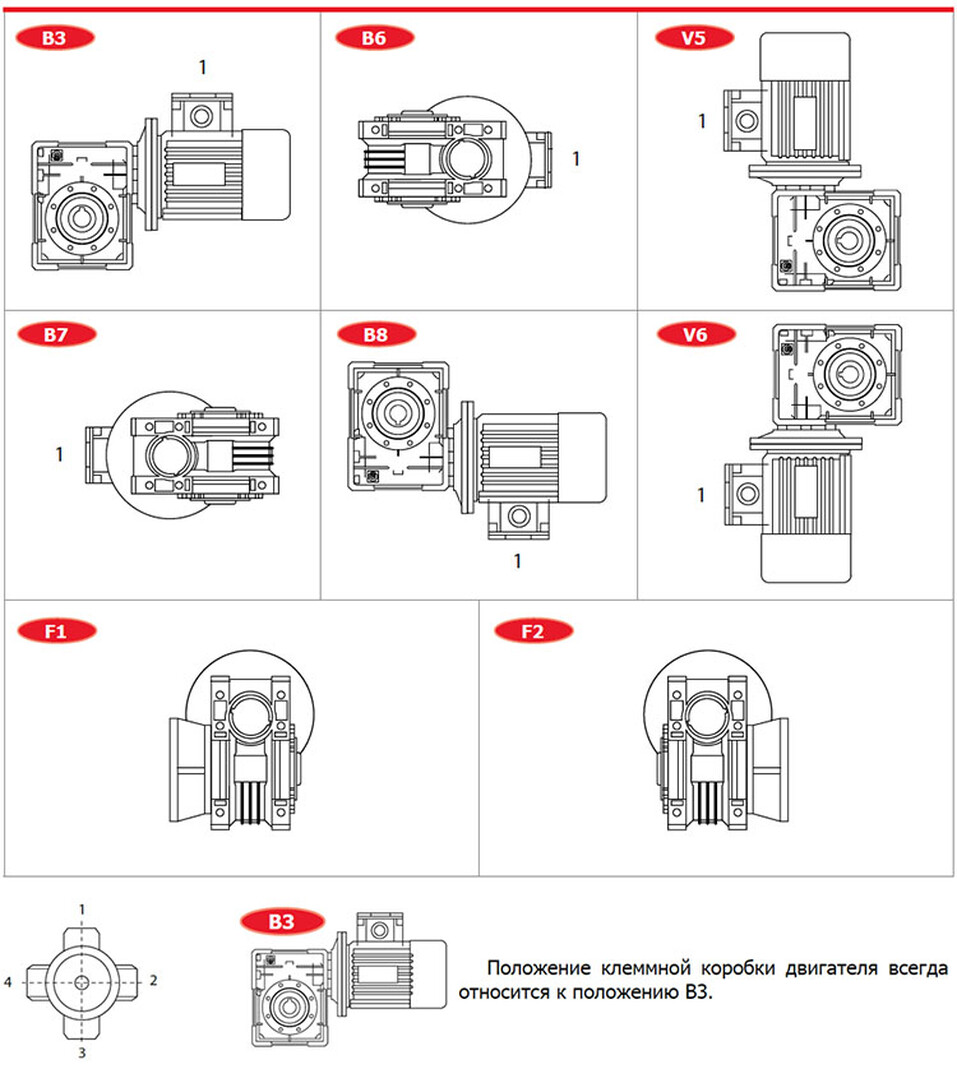

Рабочие положения CH 03, 04, 05

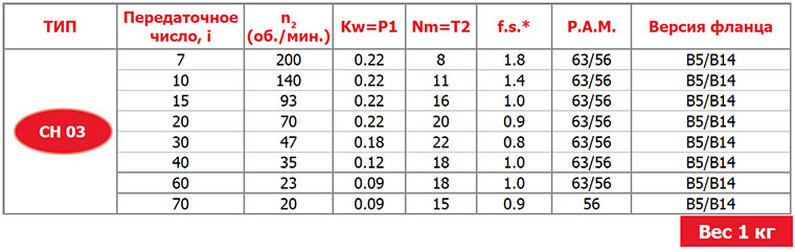

Технические параметры и размеры CH 03, 4-полюсный двигатель - 1400 оборотов в минуту
* Эксплуатационный коэффицент, учитывающий различные рабочие состояния, частоту включений, а также вид и продолжительность нагрузки редуктора

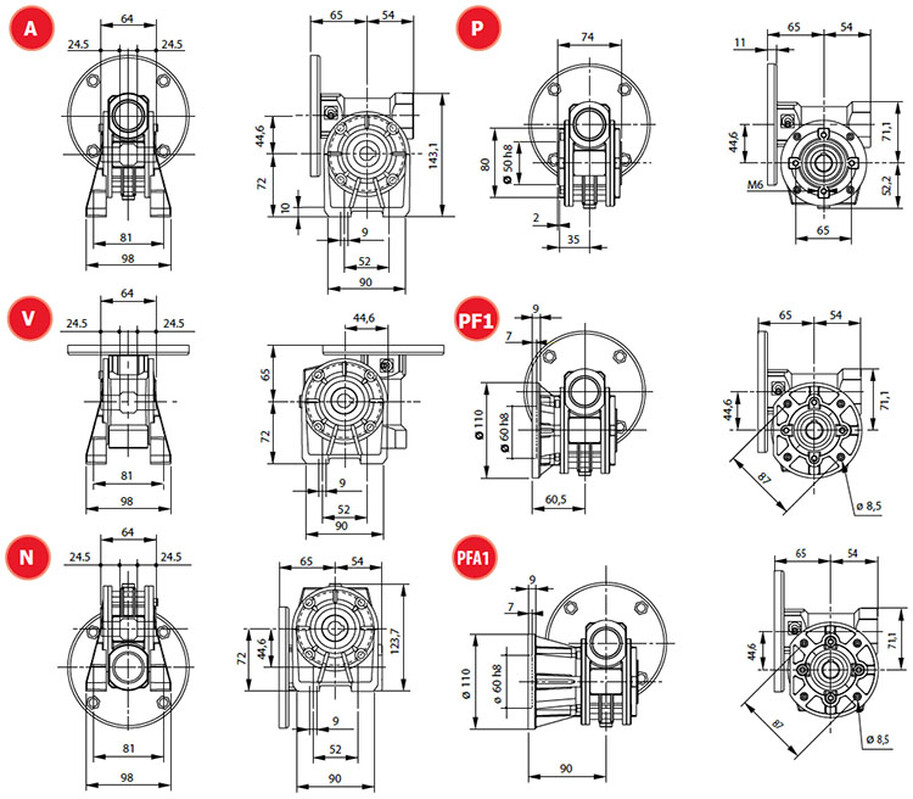

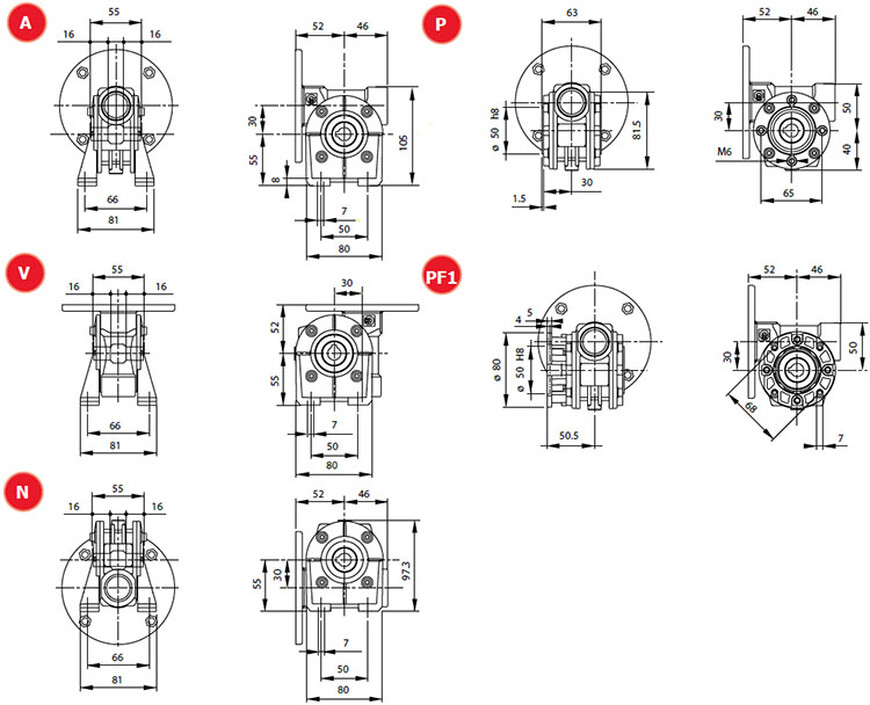

Размеры CH 03

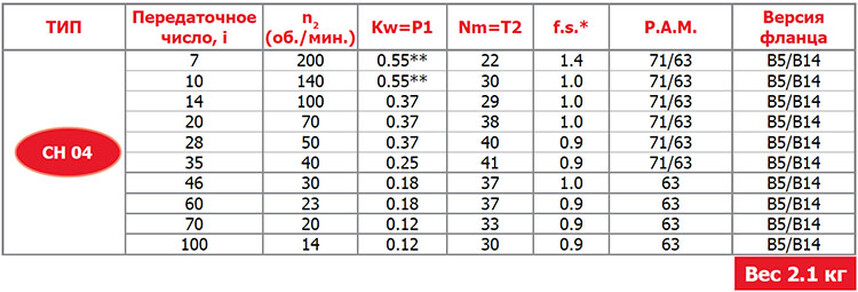

Технические параметры и размеры CH 04, 4-полюсный двигатель - 1400 оборотов в минуту
* Эксплуатационный коэффицент, учитывающий различные рабочие состояния, частоту включений, а также вид и продолжительность нагрузки редуктора
** Р.А.М.71.

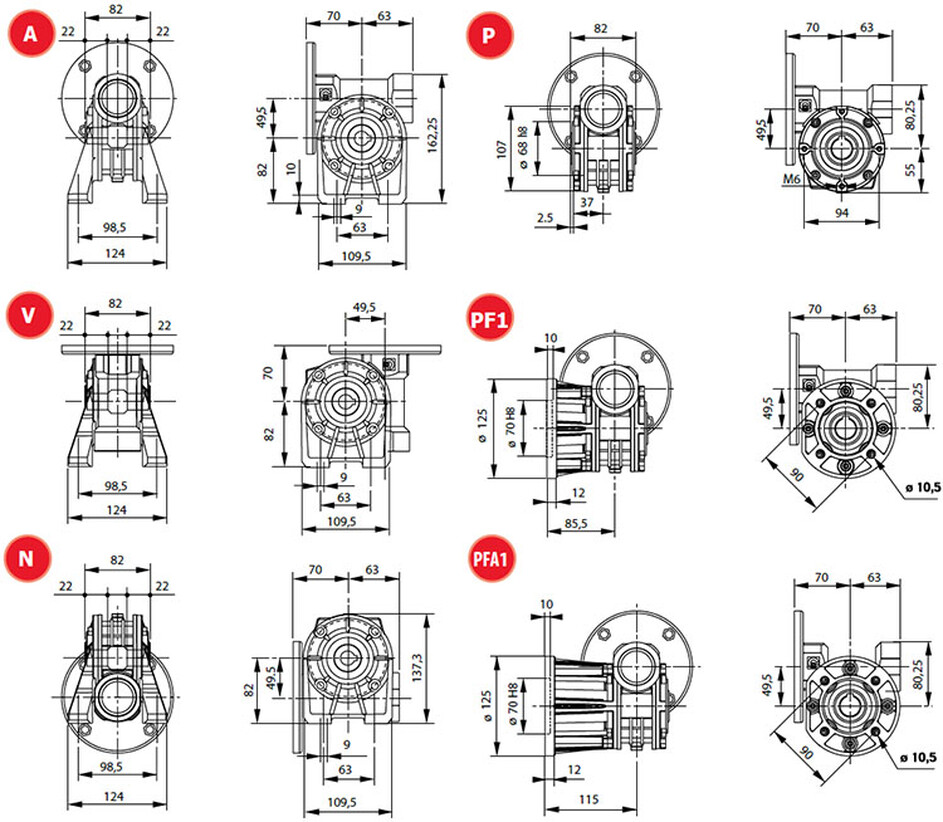

Размеры CH 04

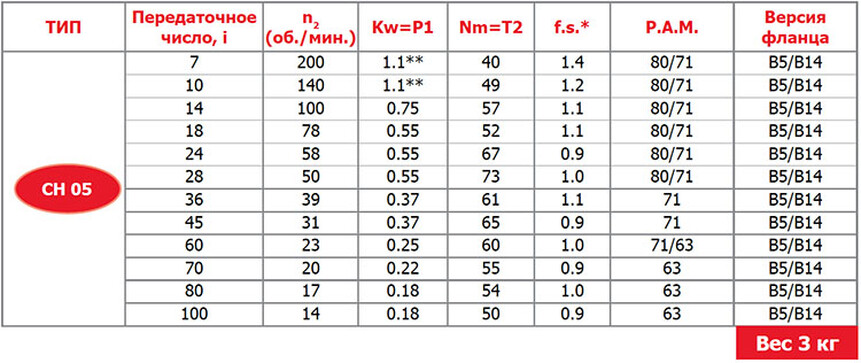

Технические параметры и размеры CH 05, 4-полюсный двигатель - 1400 оборотов в минуту
* Эксплуатационный коэффицент, учитывающий различные рабочие состояния, частоту включений, а также вид и продолжительность нагрузки редуктора
** Р.А.М.80.
Размеры CH 05
Рабочие положения CH 06, 07, 08

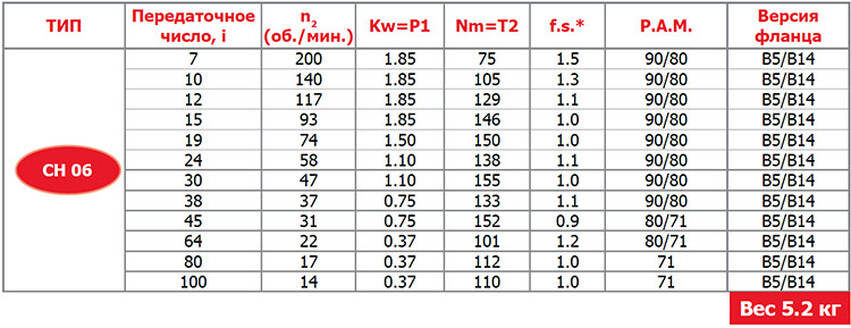

Технические параметры и размеры CH 06, 4-полюсный двигатель - 1400 оборотов в минуту
* Эксплуатационный коэффицент, учитывающий различные рабочие состояния, частоту включений, а также вид и продолжительность нагрузки редуктора

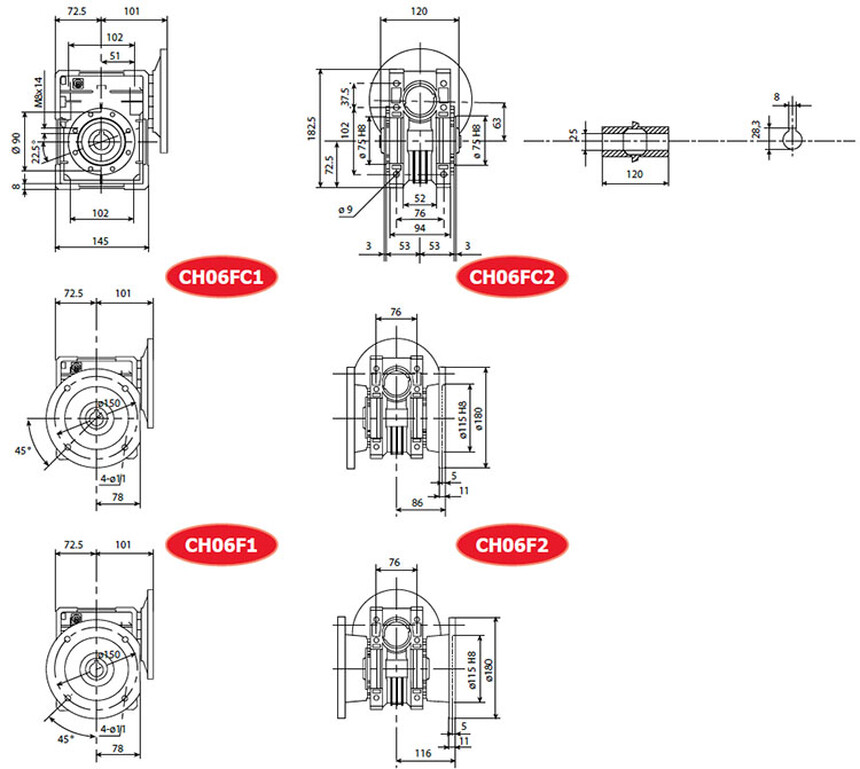

Размеры CH 06

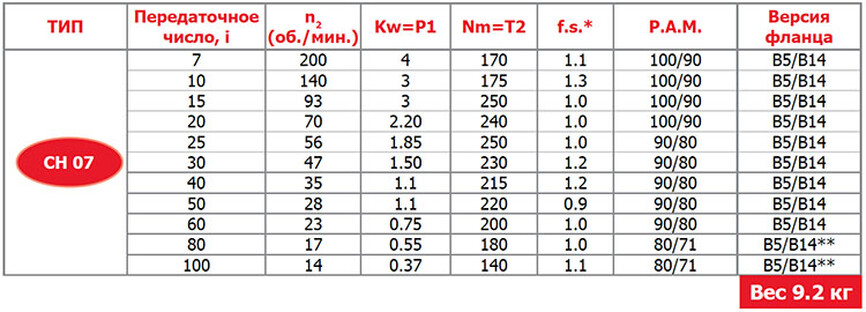

Технические параметры и размеры CH 07, 4-полюсный двигатель - 1400 оборотов в минуту
* Эксплуатационный коэффицент, учитывающий различные рабочие состояния, частоту включений, а также вид и продолжительность нагрузки редуктора
** 71 только В5

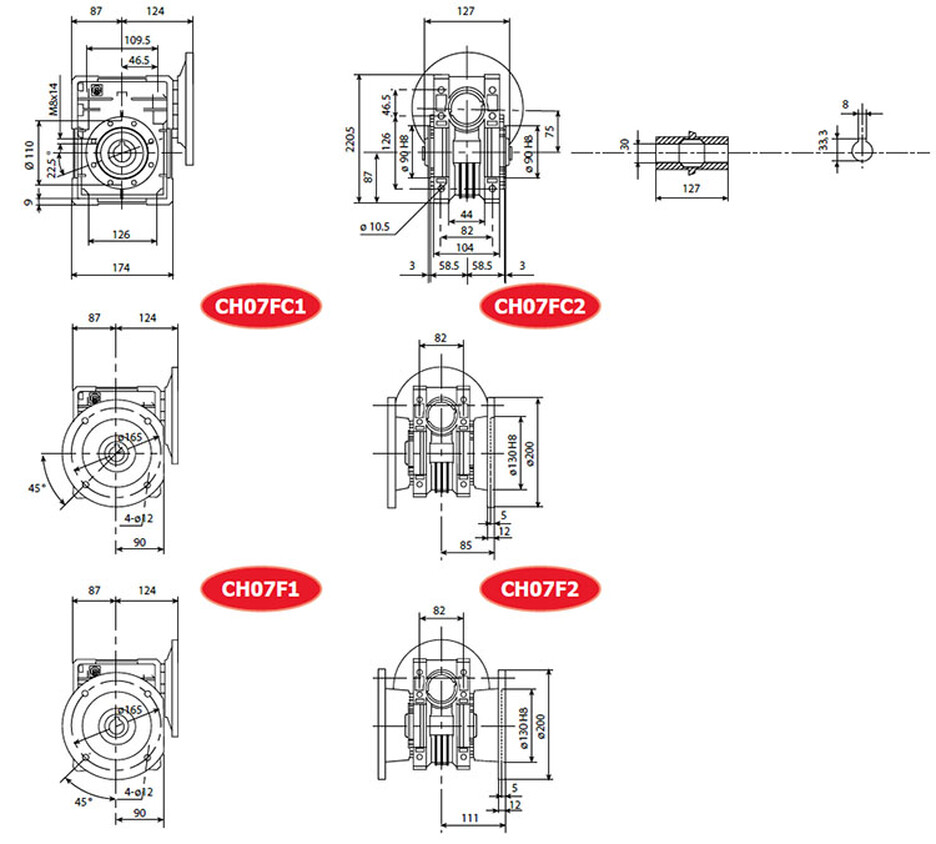

Размеры CH 07

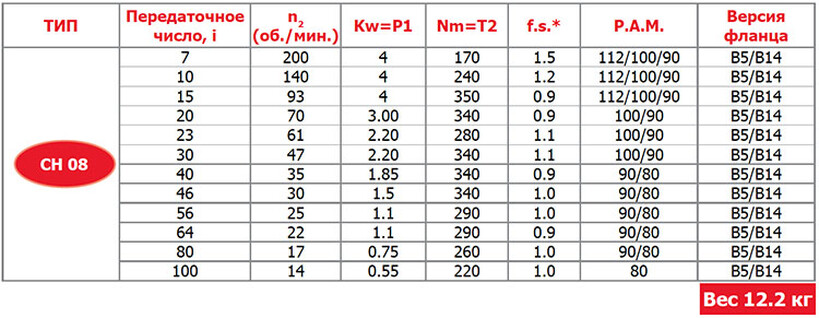

Технические параметры и размеры CH 08, 4-полюсный двигатель - 1400 оборотов в минуту
* Эксплуатационный коэффицент, учитывающий различные рабочие состояния, частоту включений, а также вид и продолжительность нагрузки редуктора
Размеры CH 08
Редукторы CHR, CHRE

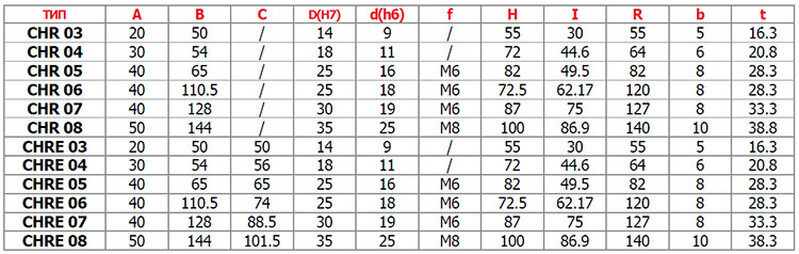

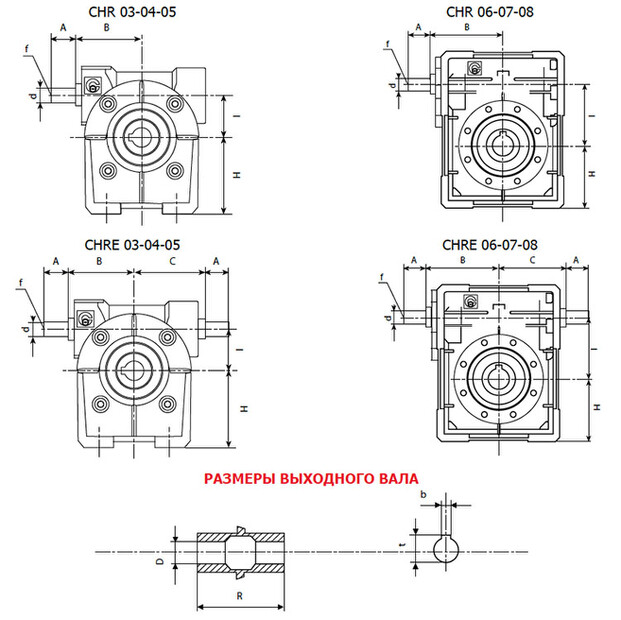

Размеры CHR, CHRE

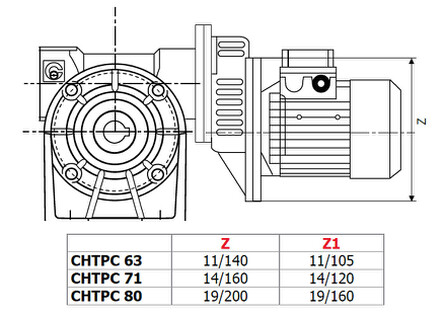

Червячные редукторы с цилиндрическим модулем CHPC

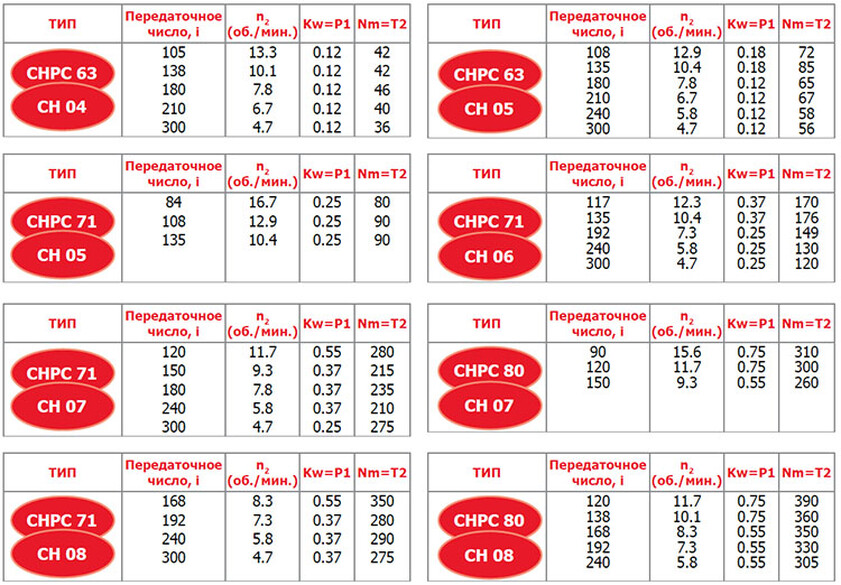

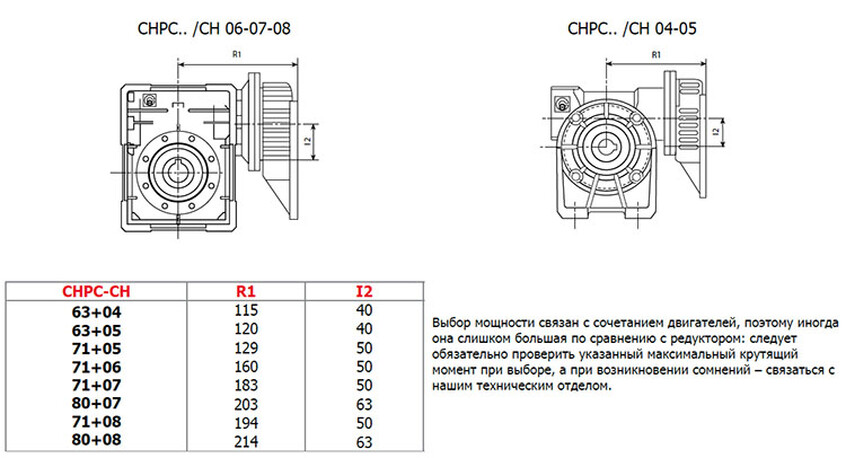

Технические параметры и размеры CHPC/CH, 4-полюсный двигатель - 1400 оборотов в минуту

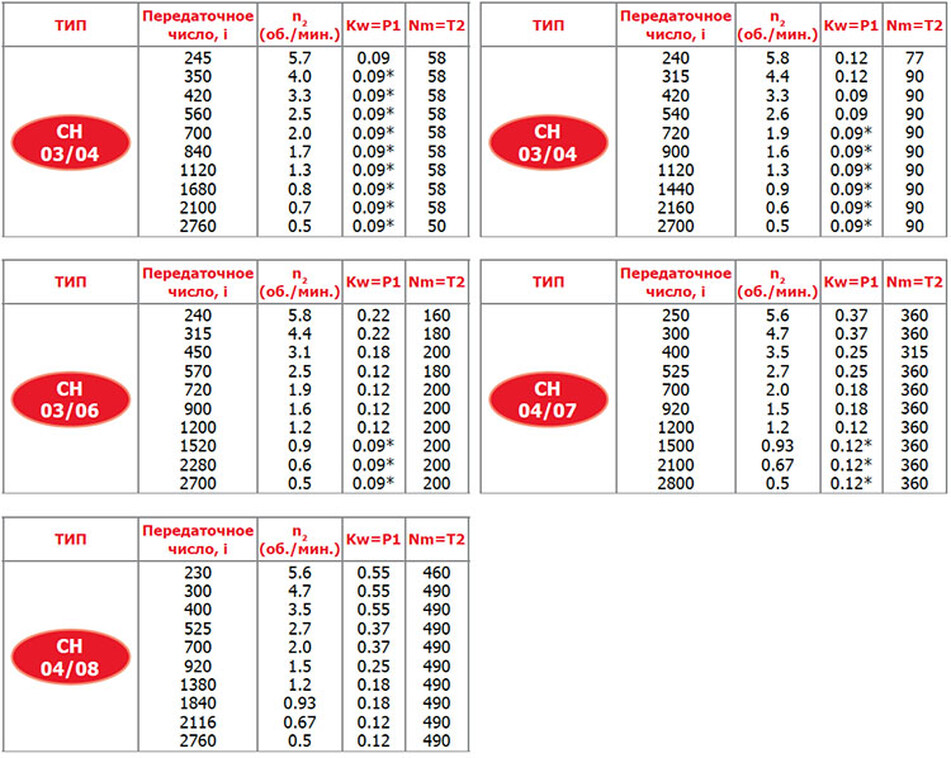

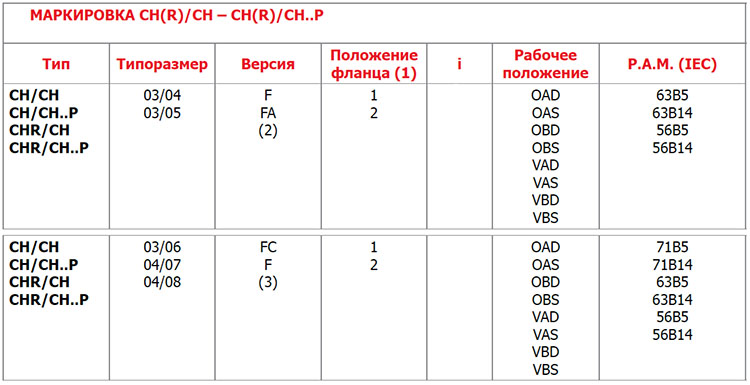

Технические параметры комбинированных червячных редукторов CH/CH

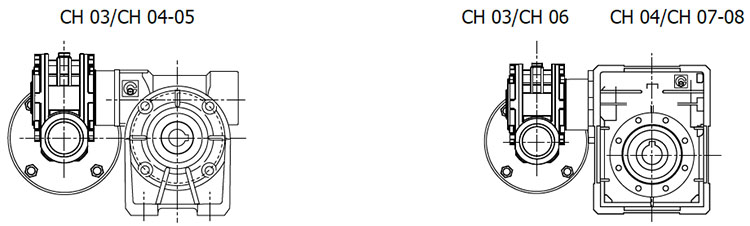

Размеры редукторов CH/CH

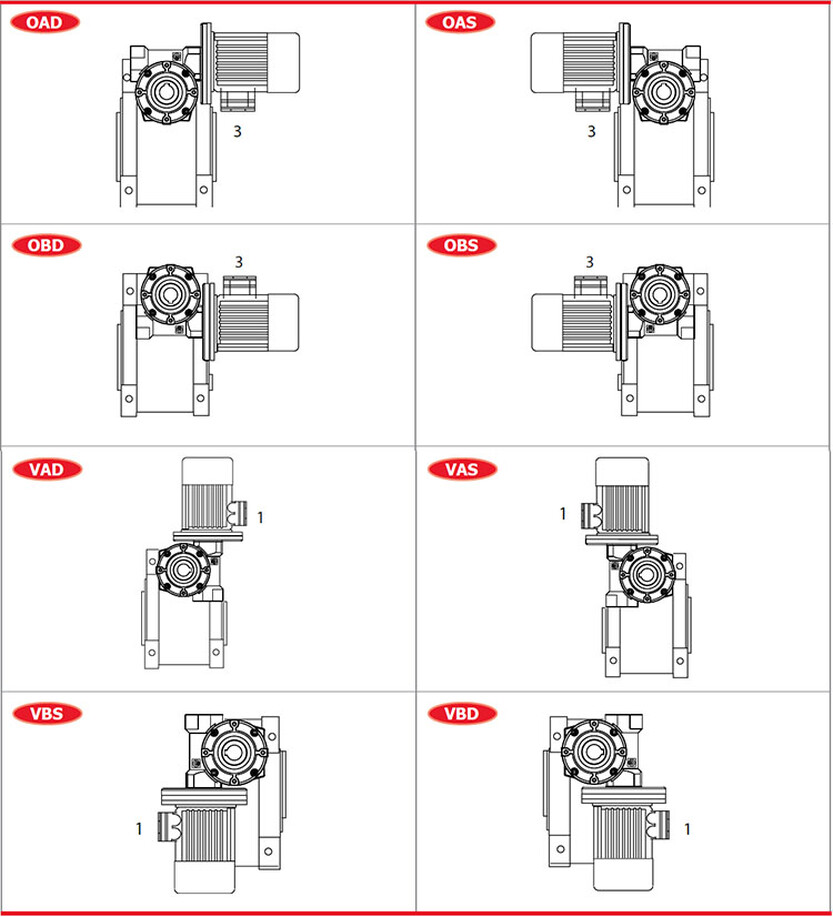

Рабочие положения CH/CH
Версия изготовителя определяет монтажное положение одного редуктора по отношению к другому. При отсутствии дополнительной информации в заявке комбинированные редукторы постовляются в рабочем положении OBS. Положение крепежа относится ко второму редуктору.
Технические параметры и размеры CH/CH, 4-полюсный двигатель - 1400 оборотов в минуту

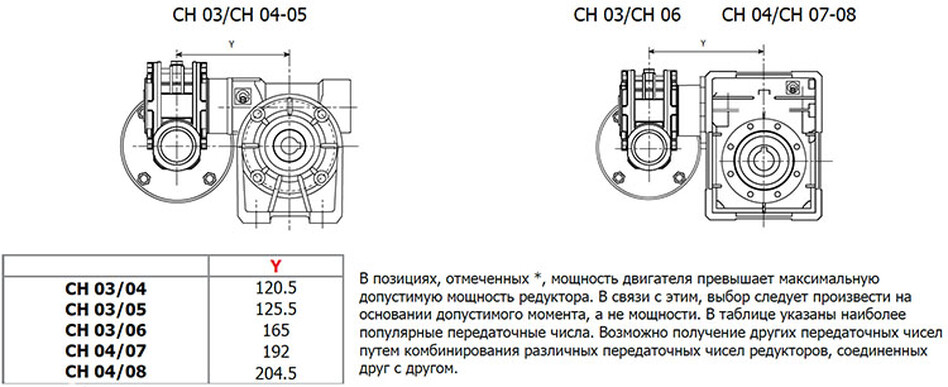

Размеры комбинированных редукторов CH/CH
Аксессуары редукторов CH/CH: реактивные штанги, выходные валы, крышки ступицы, редукционные втулки

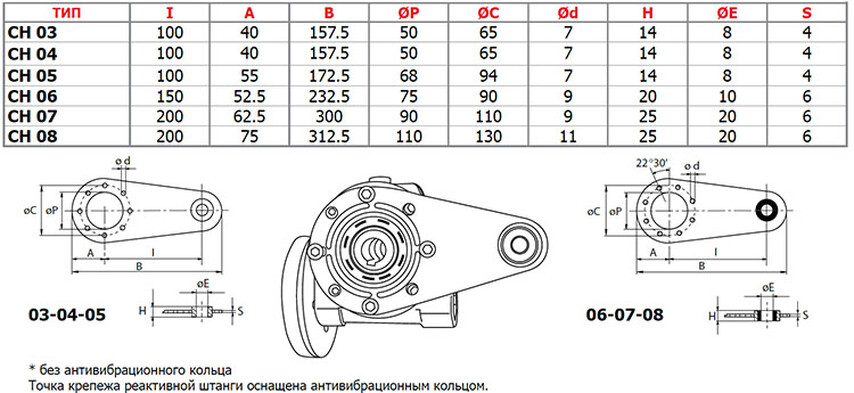

Реактивные штанги

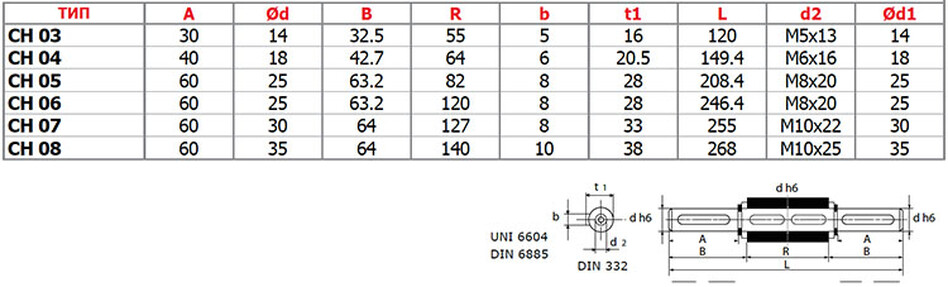

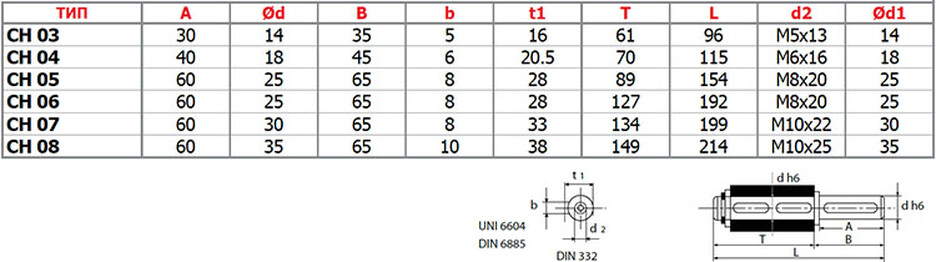

Односторонние выходные валы
Двусторонние выходные валы

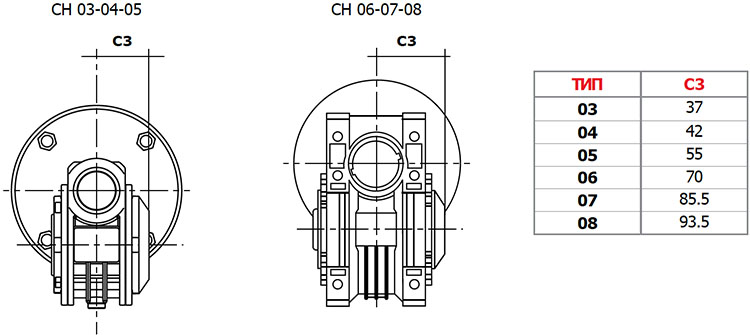

Крышки ступицы

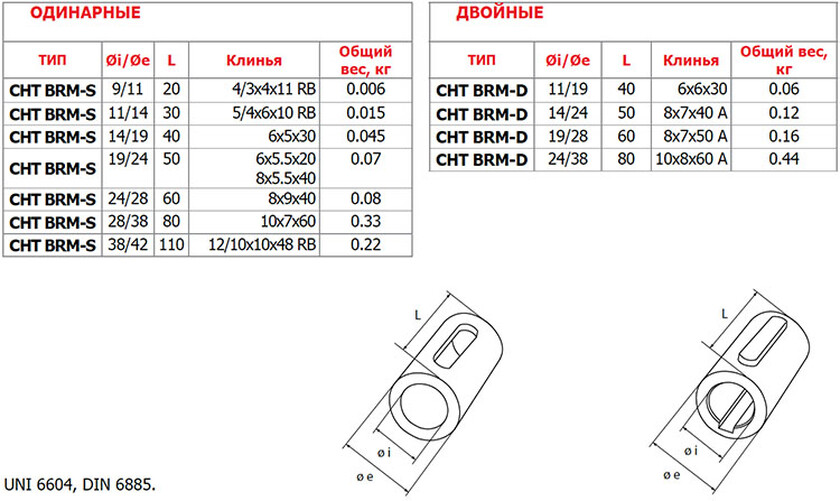

Редукционные втулки

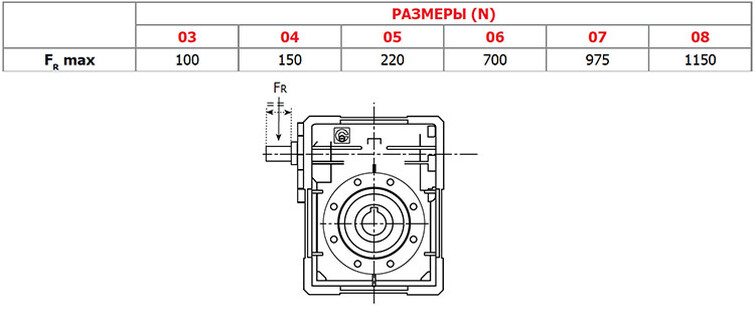

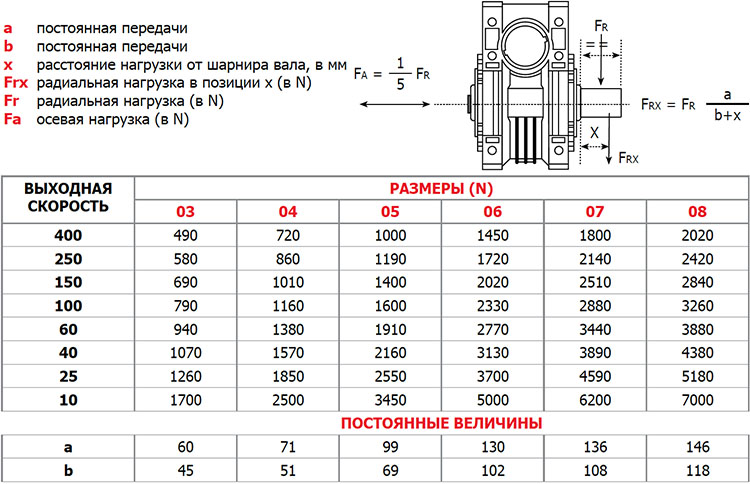

Радиальная нагрузка на выходном валу
Указанные нагрузки действительны для всех направлений работы.
Максимальные допустимые осевые нагрузки равны 1/5 величины радиальной нагрузки, указанной в таблице в случае применения той же самой радиальной нагрузки.
При использовании двусторонних выходных валов сумма радиальных нагрузок, применяемых в половине длины обоих концов вала, не должна превышать величины, указанной приведенной таблице.
Радиальные нагрузки, связанные с выходной скоростью (n2=10), являются максимальными нагрузками, которые редуктор в состоянии выдержать

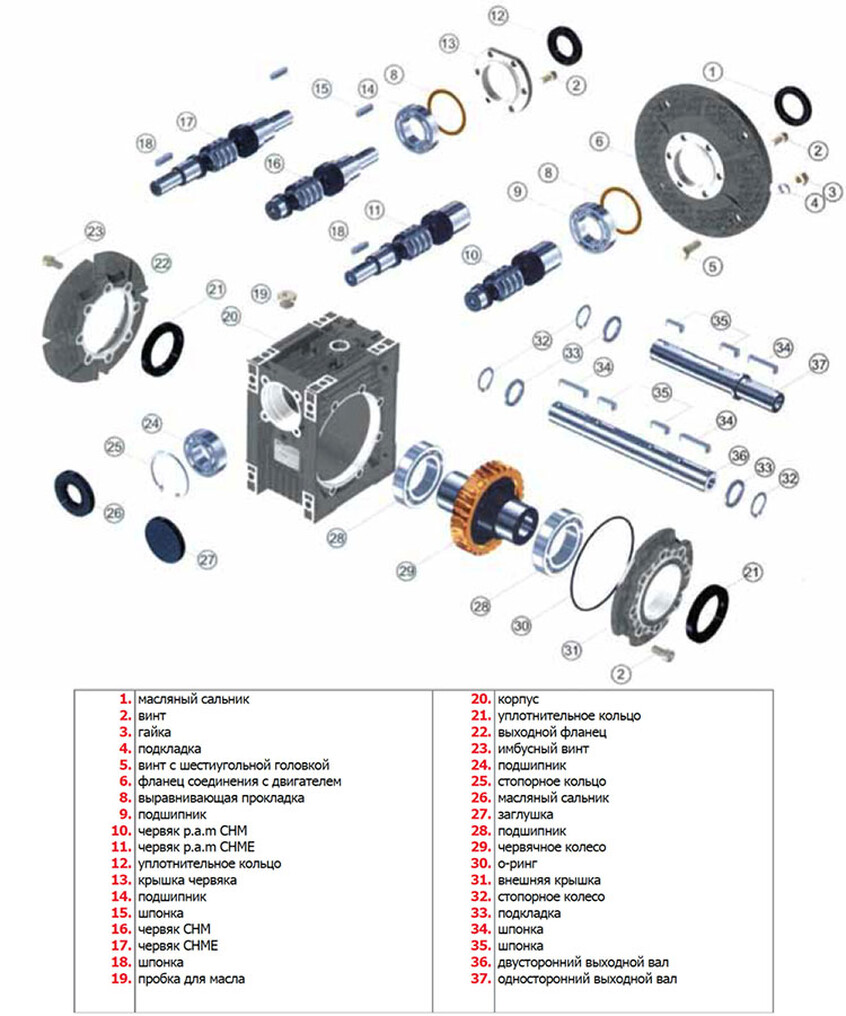

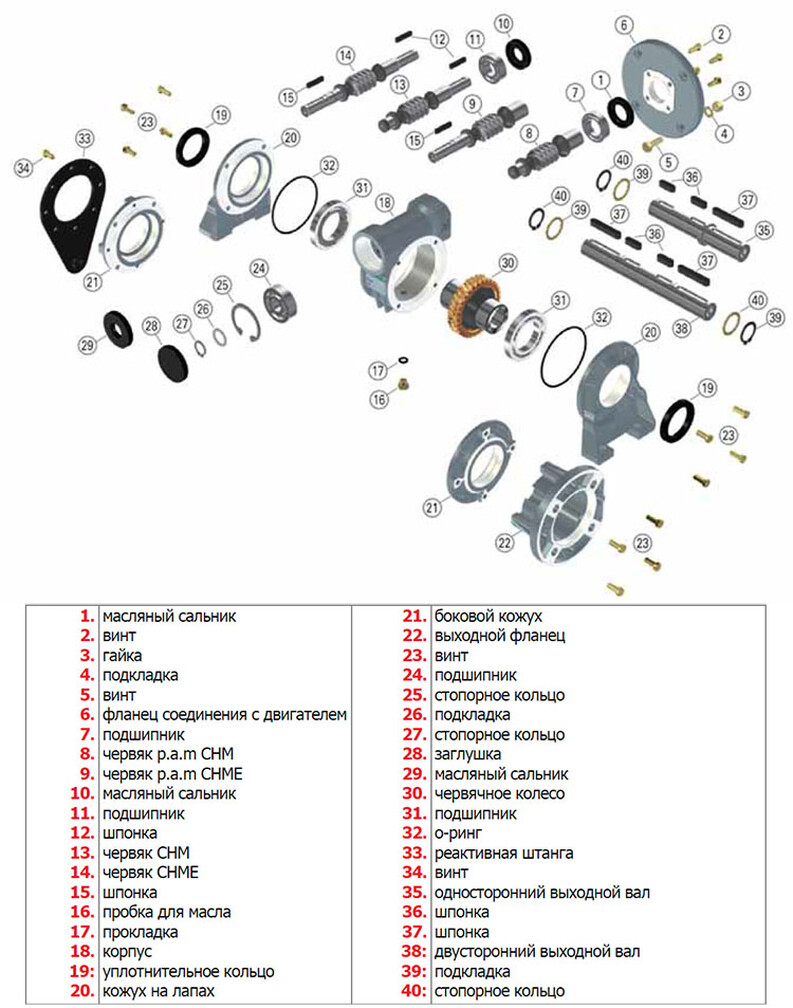

Перечень запчастей червячных редукторов CH 03-04-05
