Угловые редукторы Transtecno

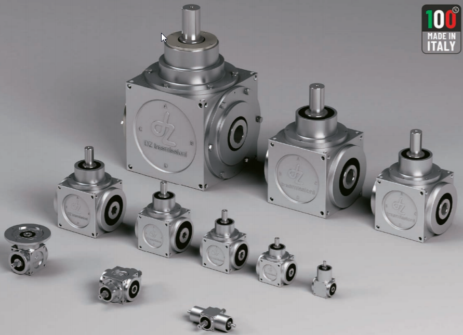

Угловые редукторы серии QB
Конические редукторы, серии QB, с зубчатой передачей GLEASON представляют собой наиболее технологичную конструкцию, которую может предложить современная техника в этой области. Они отличаются выгодным соотношением производительность — компактность, бесшумной и равномерной работой даже при высоких оборотах.
Одновременная передача крутящего момента в шести координатах.
Данная серия угловых редукторов представляет собой жёсткую монолитную конструкцию, что позволяет использовать их при больших нагрузках.
Выпускается 8 типоразмеров данных редукторов с выходным валом трёх типов: с полым, выступающим и двухсторонним. С противоположной от входного вала стороны может быть установлен второй выходной вал.
Скорость на входном валу до 2800 об/мин, передаточное число: 1:1, 1:1.5, 1:2, 1:3, 1:4. Крутящий момент на выходе: 5,8 — 2077 Нм. Наработка на износ при нормальных условиях (сервис фактор или коэффициент эксплуатации — 1,0) = 20000 часов.
Механическая обработка корпуса осуществляется на современных многоцелевых станках с ЧПУ, которые обеспечивают получение максимальной точности изготовления.
Механизм данных редукторов состоит из двух конических геликоидальных шестерней GLEASON с точно шлифованным профилем, изготовленных из стали 16CrNi4 или 18NiCrMo5 UNI7846, подвергнутой поверхностному упрочнению и упрочнению закалкой.
Угловые редукторы поставляются заправленными смазкой и снабжены заправочными, контрольными и сливными пробками. При заказе необходимо указать монтажное положение.
Угловые редукторы серий: IO, DO и IC оснащены рычагом для осуществления реверса направления вращения выходных валов. Рычаг имеет нейтральное положение в котором вращается только входной вал или входной и один выходной вал. Реверс осуществляется только при выключенном двигателе.

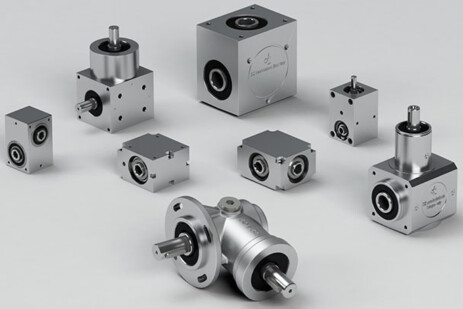

Угловые редукторы серий DZ, ZP, INOX, Special
Угловые редукторы серий DZ и ZP разработаны для промышленного применения, где необходимо передавать вращение вала под углом 90 градусов.
Доступны 9 размеров. Они могут иметь 2 или 3 выхода с передаточным отношением 1:1, 1:1,5, 1:2 или 1:3.
Валы редукторов могут быть выступающими цилиндрическими, полыми с шпоночным пазом или полыми шлицевыми, в зависимости от типоразмера редуктора.
Мощность: от 0,02кВт до 477кВт
Крутящий момент: от 1,4Нм до 4229 Нм
