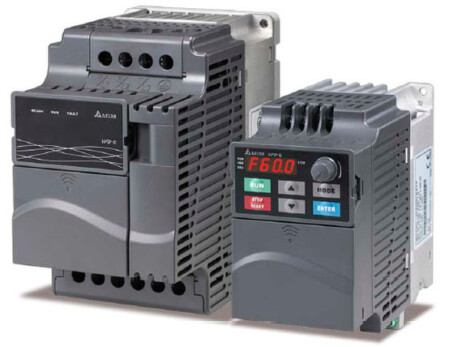

Характеристики компактных векторных преобразователей частоты Delta Electronics серии VFD-E
Диапазон мощностей: 1-ф/ 220В: 0.2-2.2кВт; 3-ф/ 380В: 0.4-22кВт
Основные преимущества:
- Настраиваемая характеристика V/F и векторное управление
- Встроенный программируемый логический контроллер (PLC)
- ПИД-регулятор
- Допускается плотная установка
- Простота обслуживания
- Модульная конструкция
- Связь по MODBUS (скорость до 38400 бит/сек), а также модули Profibus DP, DeviceNet, LonWorks, CANopen
- Гибкое расширение входов/выходов
- Совместное использование шины DC BUS
- Соответствие директивам RoHS
- Встроенный РЧ-фильтр
- Контроль температуры двигателя (РТС-термистор)
Области применения Delta Electronics серии VFD-E
Подъемно-транспортные механизмы: ленточные конвейеры, автоматические двери, вращающиеся заслонки, небольшие лифты, лебедки, эскалаторы, элеваторы, механизмы авто-парковки, кран-балки и др.
Пищевая промышленность: ломтерезки, миксеры, смесители и др.
Металлообработка: шлифовальные, фрезерные, сверлильные, небольшие токарные станки, прессы и т.п.
Деревообработка: продольно-строгальные станки, пилы, деревообрабатывающие станки, несложные вырубные машины, устройства нанесения покрытия и др.
Насосно-вентиляционное оборудование: системы кондиционирования зданий, канализационные системы, циркуляционные системы с постоянным давлением, насосы для водоснабжения зданий, сельскохозяйственные насосы, управление температурой в печах, компрессоры, вентиляторы для теплообмена, насосы для фонтанов, сушильные камеры и др.
Бумажная/текстильная промышленность: вязальные машины, кругло- и плоскопрядильные машины, перемоточно-разрезные станки, печатные машины, промышленные швейные машины и др.
Другие области применения: гладильные машины, пульверизаторы, "бегущая" дорожка, намотчики/размотчики, промышленные стиральные машины, авто мойки, упаковочные машины, центрифуги, экструдеры и т.д.
Технические характеристики Delta Electronics серии VFD-E
| Рабочие характеристики | Метод управления | SPWM (синусоидальная ШИМ); V/f или бездатчиковое векторное управление |
| Выходная частота (Гц) | О.1-600Гц (разрешение 0.01 Гц) | |
| Характеристики момента | Автоматическая компенсация момента и скольжения; пусковой момент: 150% на З.0 Гц | |
| Перегрузочная способность | 150% от номинального тока в течение 1 мин. | |
| Пропускаемые частоты | Три зоны, с диапазоном О.1-400Гц | |
| Время разгона/замедления | 0.1- 600 сек (по 2 независимые уставки) | |
| Функции работы | Встроенный ПЛК, AVR, S-кривая разгона/замедл., ограничение напряжения и тока, запись 5 отказов, блокировка реверса, перезапуск при пропадании питания, тормож. пост. током, автоматическая компенсация момента/скольжения, автотестирование двигателя, огранич. вых. частоты, блокировка изменения параметров, ПИД-регулятор, счетчик импульсов, MODBUS, сброс аварии, авторестарт после аварии, режим автоматического энергосбережения, спящий режим, импульсный выход, управление встроенным вентилятором, основная/дополнительная частота, переключение между двумя источниками задания частоты и их комбинация, NPN/PNP входы | |
| Функции защиты | Повышенное и пониж. напряжение, перегрузка и недогрузка по току, внешнее отключение, короткое замыкание, замык. на землю, перегрев радиатора, электр. тепловое реле, перегрев двигателя (РТС) | |
| Условия эксплуатации | Класс защиты | IP20 |
| Степень загрязнения | 2 | |
| Место установки | Высота до 1000 м над уровнем моря, внутри помещений без наличия агрессивных сред | |
| Рабочая температура окр. среды | - 10 °С ... + 50°С (40°С при плотной установке) без конденсата и инея | |
| Температура хранения/транспортировки | - 20°С ... 600 °С | |
| Влажность окружающей среды | до 90% RH (без конденсата) | |
| Вибростойкость | 9.80665м/с 2 (1 G) до 20Гц, 5.88м/с2 (0.6G) от 20 до 50Гц |

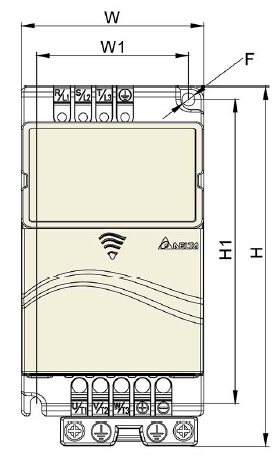

| Модель | Напряжение питания 50/60 Гц | Ном. мощность 3ф. двигателя, кВт | Ном. выходной ток, А | Размеры, мм (ШхВхГ) | Масса, кг |
| VFD002E21A | 1-фазное, 200-240 В | 0,2 | 1,6 | 72,0 х 142,0 х 152,0 | 1,1 |
VFD004E21A | 1-фазное, 200-240 В | 0,4 | 2,5 | 72,0 х 142,0 х 152,0 | 1,1 |
VFD004E43A | 3-фазное, 380-480 В | 0,4 | 1,5 | 72,0 х 142,0 х 152,0 | 1,2 |
VFD007E21A | 1-фазное, 200-240 В | 0,75 | 4,2 | 72,0 х 142,0 х 152,0 | 1,1 |
VFD007E43A | 3-фазное, 380-480 В | 0,75 | 2,5 | 72,0 х 142,0 х 152,0 | 1,2 |
VFD015E21A | 1-фазное, 200-240 В | 1,5 | 7,5 | 100,0 х 142,0 х 152,0 | 1,9 |
VFD015E43A | 3-фазное, 380-480 В | 1,5 | 4,2 | 72,0 х 142,0 х 152,0 | 1,2 |
VFD022E21A | 1-фазное, 200-240 В | 2,2 | 11,0 | 100,0 х 142,0 х 152,0 | 1,9 |
VFD022E43A | 3-фазное, 380-480 В | 2,2 | 5,5 | 100,0 х 142,0 х 152,0 | 1,9 |
VFD037E43A | 3-фазное, 380-480 В | 3,7 | 8,2 | 100,0 х 142,0 х 152,0 | 1,9 |
VFD055E43A | 3-фазное, 380-480 В | 5,5 | 13,0 | 130,0 х 260,0 х 169,2 | 4,2 |
VFD075E43A | 3-фазное, 380-480 В | 7,5 | 18,0 | 130,0 х 260,0 х 169,2 | 4,2 |
VFD110E43A | 3-фазное, 380-480 В | 11 | 24,0 | 130,0 х 260,0 х 169,2 | 4,2 |
VFD150E43A | 3-фазное, 380-480 В | 15 | 32,0 | 200,0 х 310,0 х 190,0 | 7,47 |
VFD185E43A | 3-фазное, 380-480 В | 18,5 | 38,0 | 200,0 х 310,0 х 190,0 | 7,47 |
VFD220E43A | 3-фазное, 380-480 В | 22 | 45,0 | 200,0 х 310,0 х 190,0 | 7,47 |
Схема соединений преобразователей частоты Delta Electronics серии VFD-E
